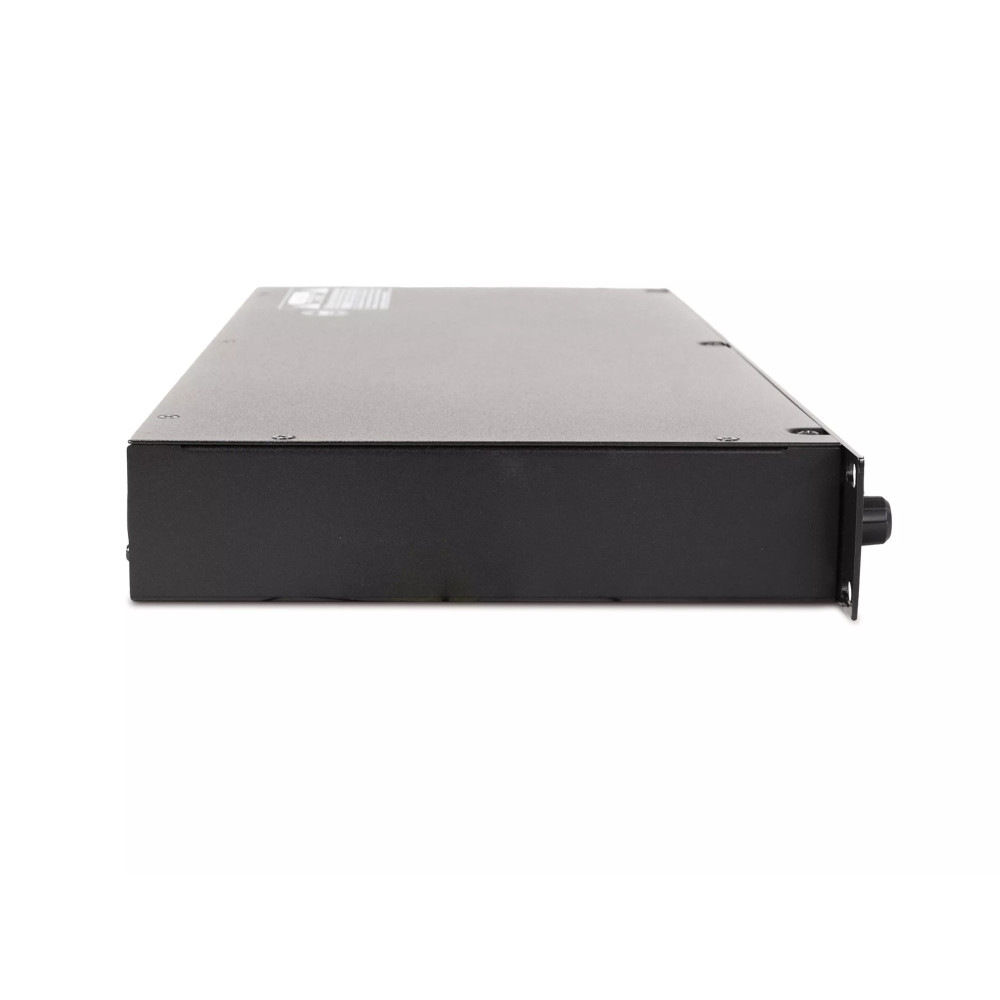

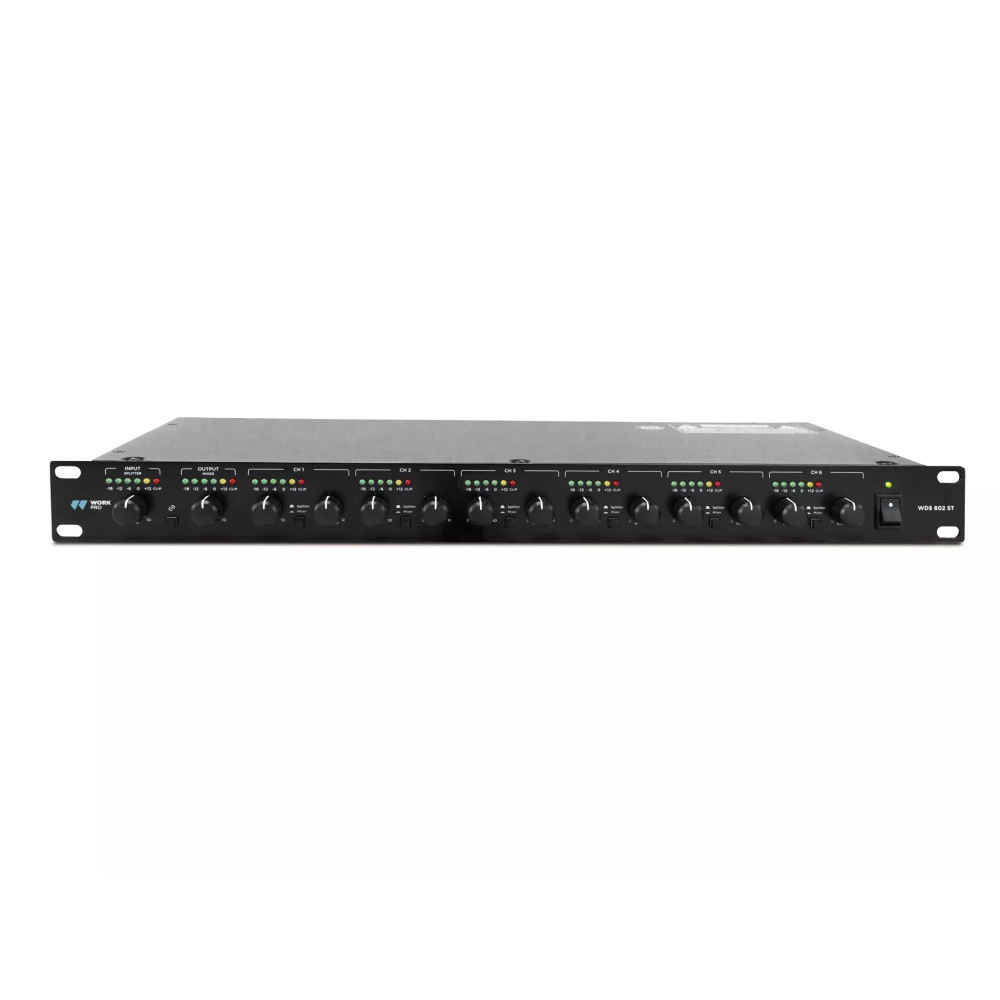

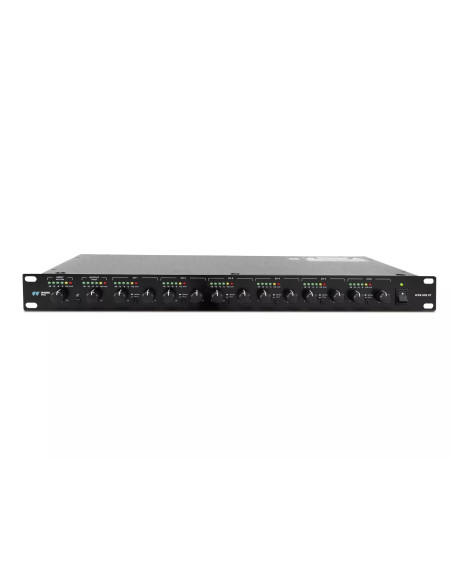

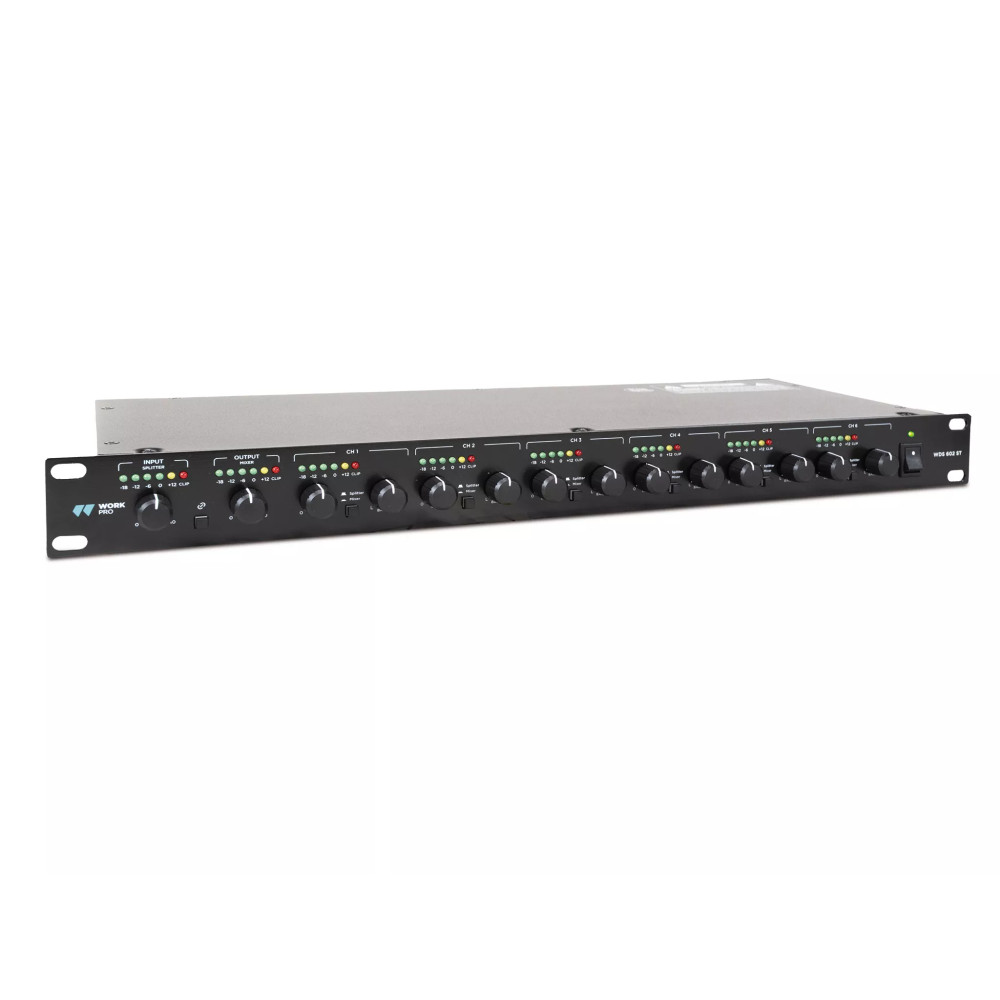

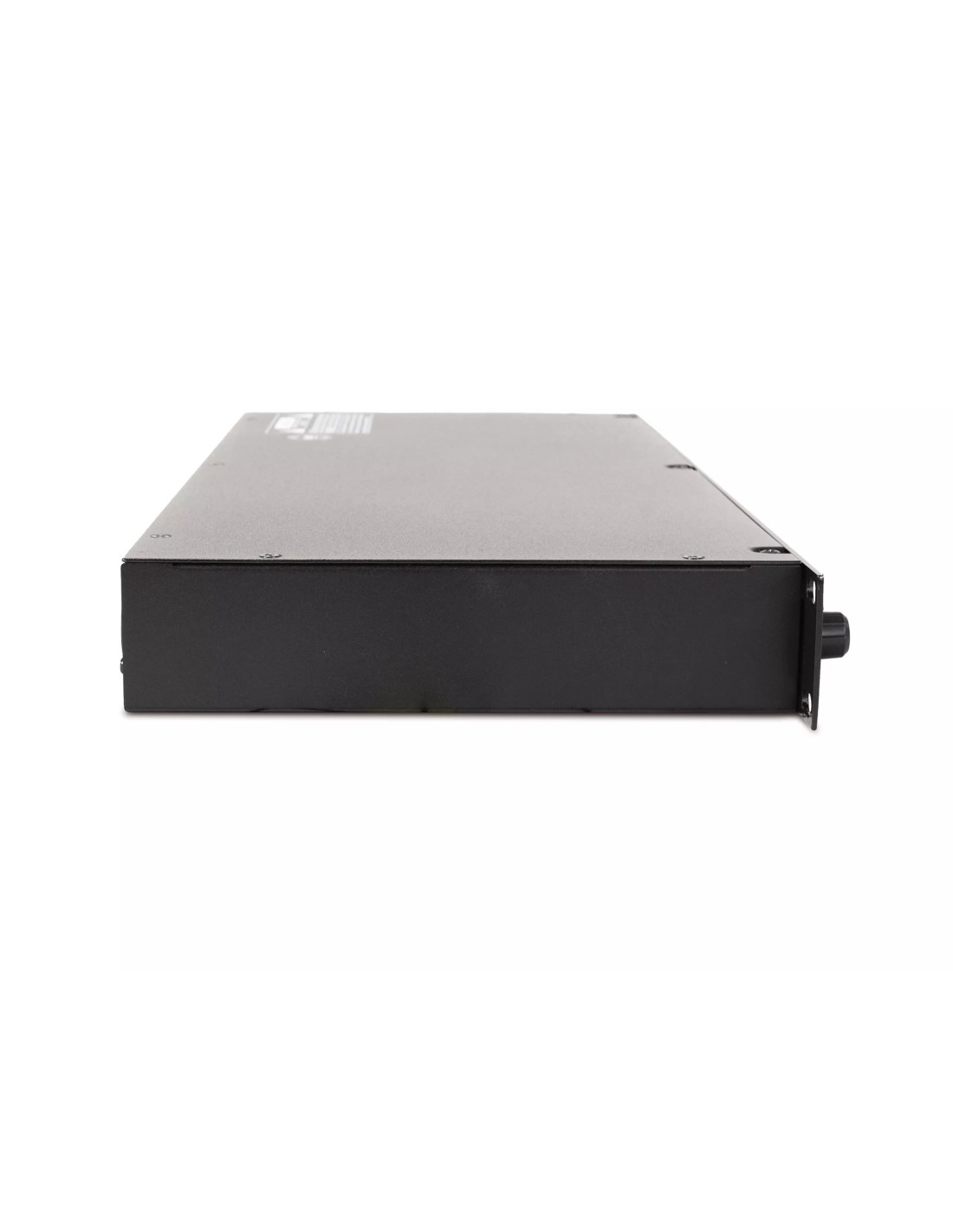

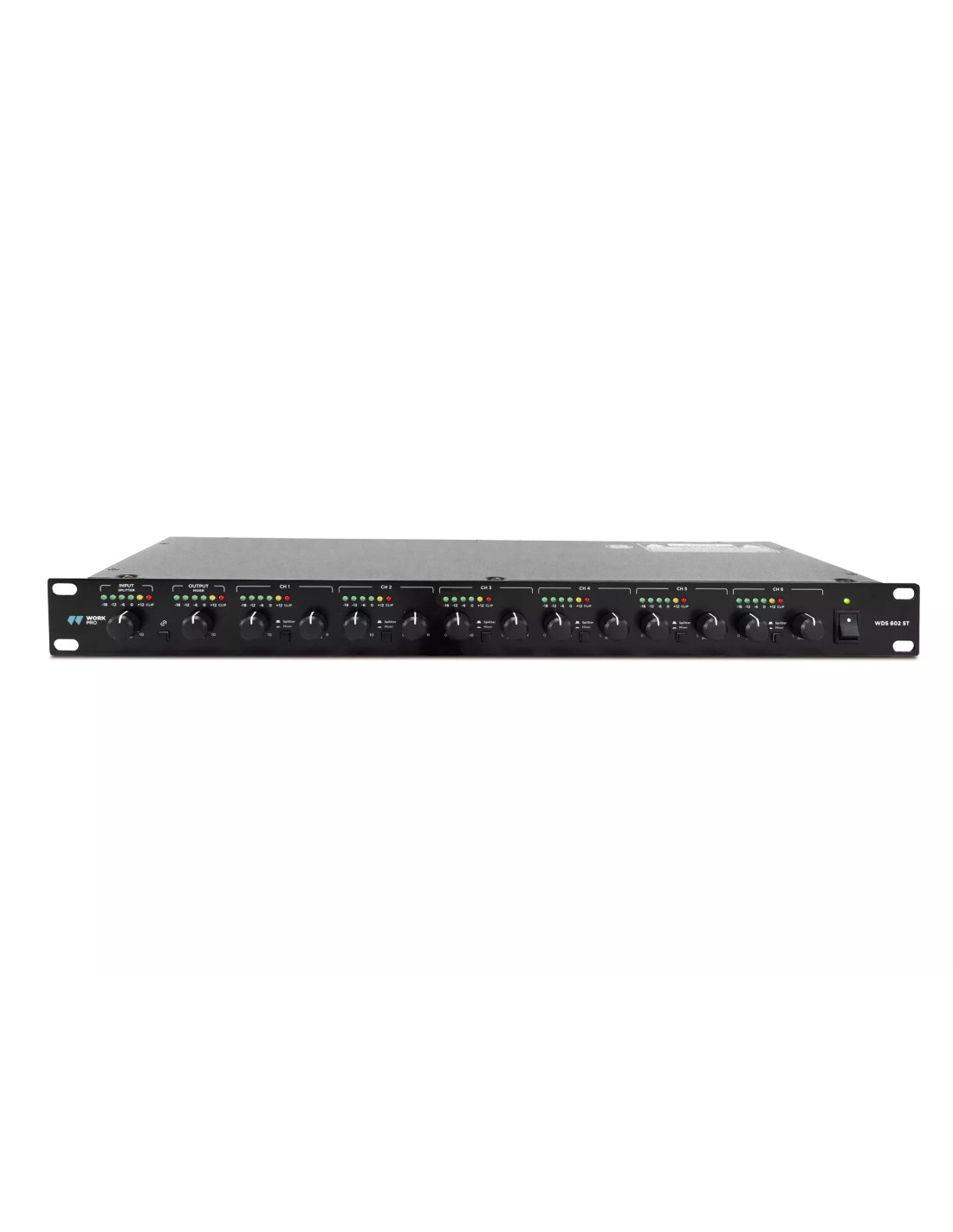

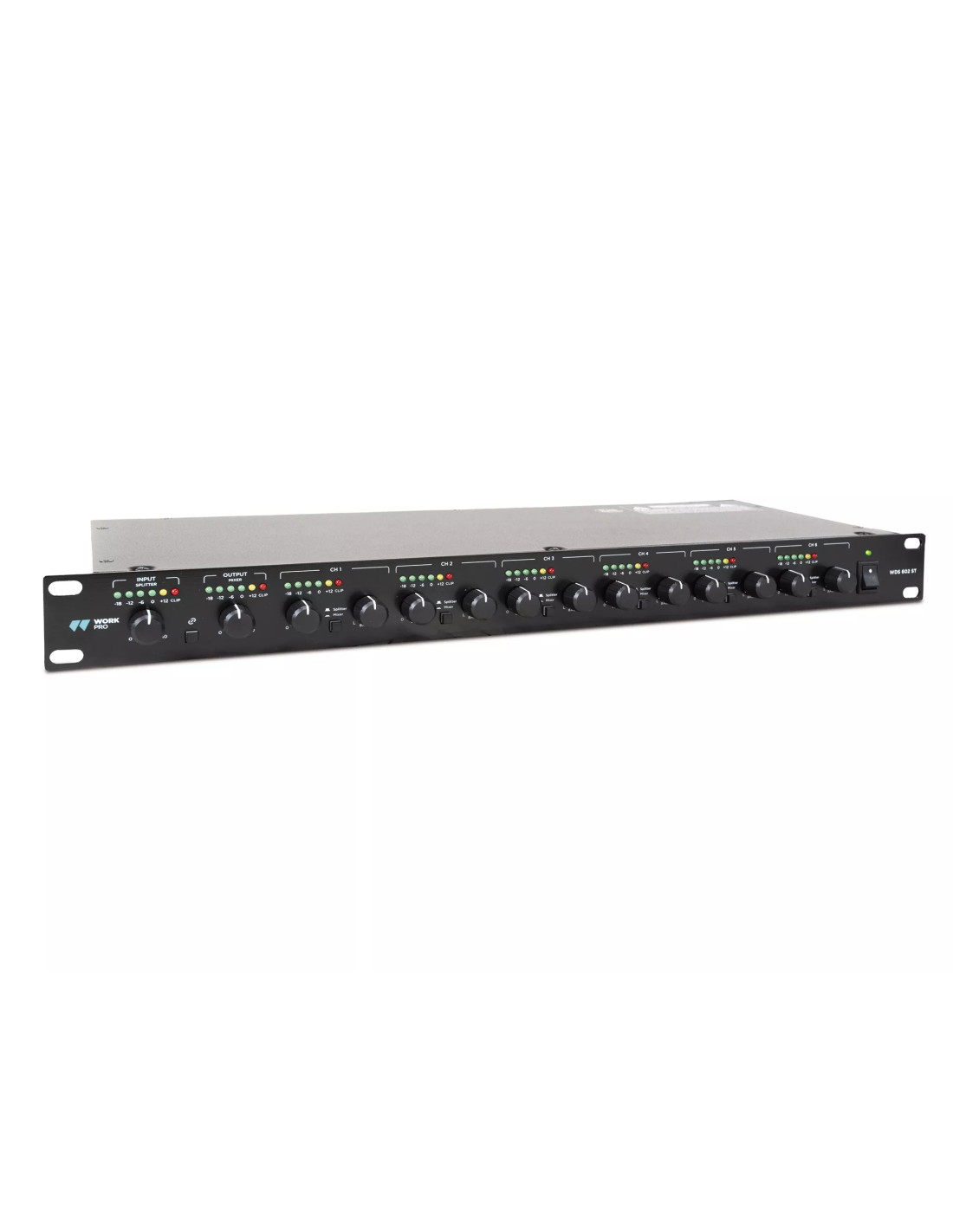

WDS 602 ST Mezclador / Splitter Rack 19" 2 Entradas 6+2 Salidas

El WDS 602 ST es un equipo de audio profesional pensado para resolver de forma sencilla y eficaz tareas de división, suma y rutado de señal analógica en instalaciones y sistemas de refuerzo sonoro. Su principal ventaja es su doble funcionamiento como splitter y como mixer, lo que permite adaptarlo a un gran número de aplicaciones. El equipo dispone de 2 entradas principales y 6 canales mono de entrada/salida, y cada uno de esos canales cuenta con selector de modo MIX/SPLIT, control de nivel individual y control de Balance/Pan, lo que le aporta una flexibilidad muy superior a la de un divisor o sumador sencillo. Su formato 1 HU rack 19" facilita la integración en racks de instalación, sistemas de amplificación, salas técnicas y configuraciones con varias zonas o varias fuentes.

En modo splitter, el WDS 602 ST permite tomar una señal principal desde MAIN IN y dividirla a las salidas mono de cada canal. Según el manual, puede generar hasta 6 salidas, y si se activa la función MAIN LINK, se añaden 2 salidas adicionales, lo que lo hace muy útil para enviar una misma mezcla a distintos amplificadores, sistemas de monitores o procesadores externos. En modo mixer, permite introducir señales mono por cada canal y sumarlas a la salida principal estéreo mediante MAIN OUT; además, con MAIN LINK activo se pueden añadir otras 2 señales de entrada a la mezcla principal. Esta arquitectura lo convierte en una herramienta muy práctica para refuerzo sonoro, instalaciones multiamplificadas y configuraciones donde se necesite flexibilidad de señal sin pasar a un sistema matricial más complejo.

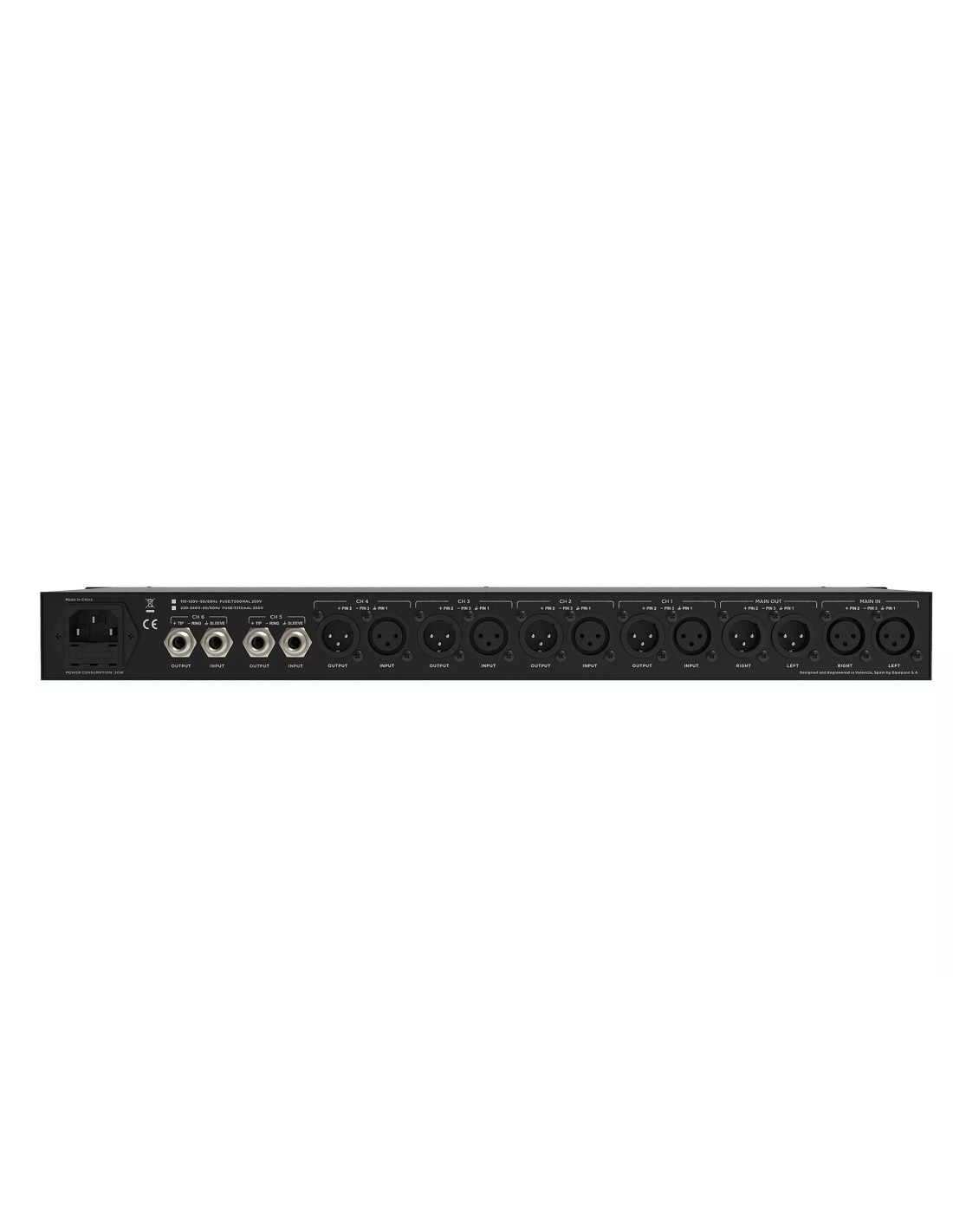

A nivel de conectividad y rendimiento, el fabricante especifica entradas con filtrado RF y diseño servo-balanceado en XLR3p y jack 1/4” TRS, con impedancia de entrada de 50 kΩ balanceada y 25 kΩ desbalanceada, nivel nominal de funcionamiento de -10 dBV a +4 dBu, nivel máximo de entrada de +21 dBu y CMRR típico de 40 dB, superior a 55 dB a 1 kHz. Las salidas también son servo-balanceadas con filtrado RF en XLR3p y jack 1/4” TRS, con impedancia de salida de 60 Ω balanceada y 30 Ω desbalanceada y nivel máximo de salida de +22 dBu. La respuesta en frecuencia es de 20 Hz a 22 kHz ±2 dBu, la distorsión THD & N (1 kHz) es inferior a 0,02%, la alimentación es AC 230 V 50/60 Hz con selector, el consumo es de 30 W, las dimensiones son 483 x 44 x 195 mm y el peso es de 2,6 kg. También incorpora 8 vúmetros, potenciómetros de nivel principal y por canal, control BAL/PAN, botón MAIN LINK y conmutación individual SPLITTER/MIXER por canal.

Tabla de datos técnicos del fabricante

Dato técnico    WDS 602 ST
Tipo de producto    Mezclador / splitter analógico
Formato    1 HU rack 19"
Entradas principales    2
Canales    6 canales de entrada/salida
Modo splitter    2 entradas / 8 salidas
Modo mixer    8 entradas / 2 salidas
Selector por canal    MIX / SPLIT
Control por canal    Nivel individual + BAL/PAN
Vúmetros    8
Entradas (tipo y conectores)    Filtrada RF, servo-balanceado XLR3p y 1/4” TRS
Entradas (impedancia)    50 kΩ balanceada / 25 kΩ desbalanceada
Entradas (nivel nominal)    -10 dBV a +4 dBu
Entradas (nivel máximo)    +21 dBu balanceado y desbalanceado
Entradas CMRR    Típ. 40 dB > 55 dB @ 1 kHz
Salidas (tipo y conectores)    Filtrada RF, servo-balanceado XLR3p y 1/4” TRS
Salidas (impedancia)    60 Ω balanceado / 30 Ω desbalanceada
Salidas (nivel máximo)    +22 dBu balanceado y desbalanceado
Respuesta en frecuencia    20 Hz - 22 kHz ±2 dBu
THD & N (1 kHz)    <0,02%
Alimentación    AC 230 V 50/60 Hz (selector)
Consumo    30 W
Dimensiones    483 x 44 x 195 mm
Peso    2,6 kg
