Palmer PB 10 - Distribuidor de Audio para Prensa 10 Canales

Características de Palmer PB 10 - Distribuidor de Audio para Prensa 10 Canales

Distribuidor de Audio para Prensa 10 Canales PPB10 Palmer

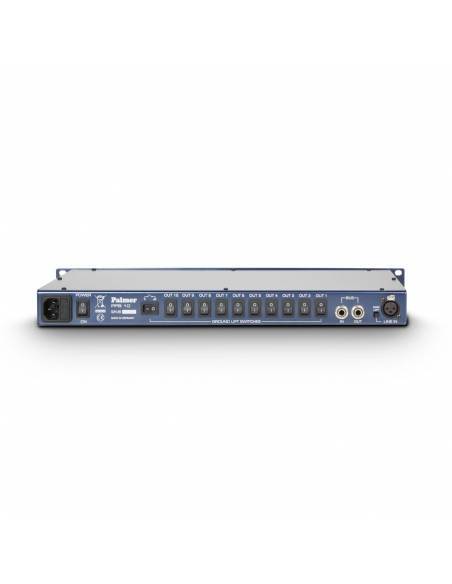

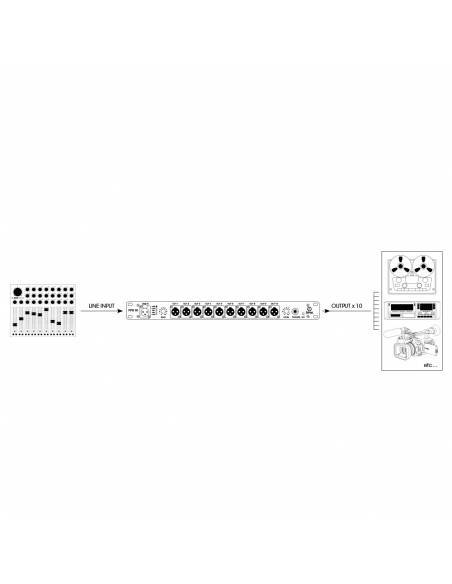

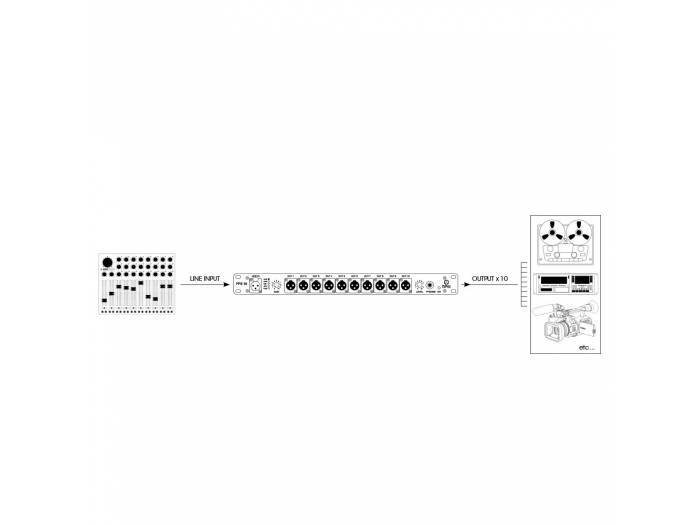

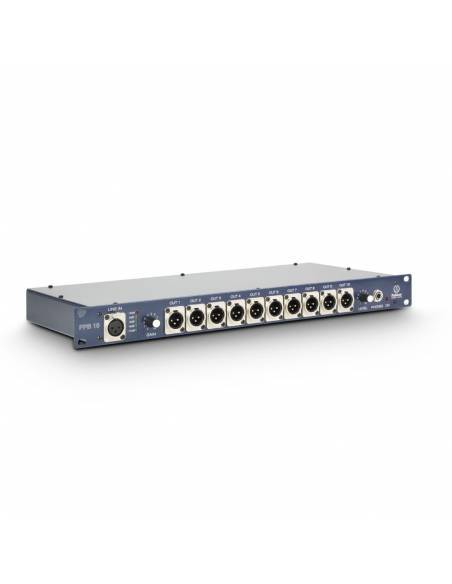

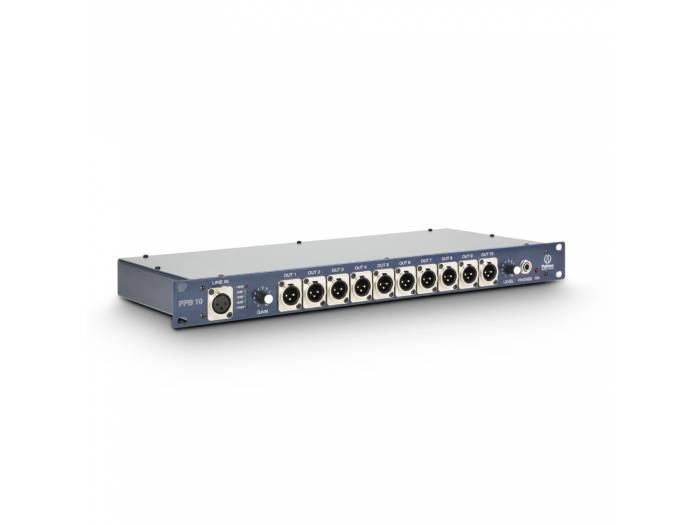

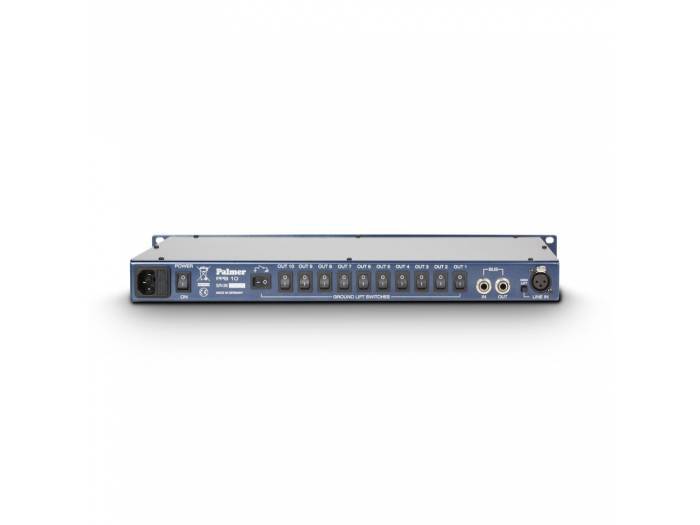

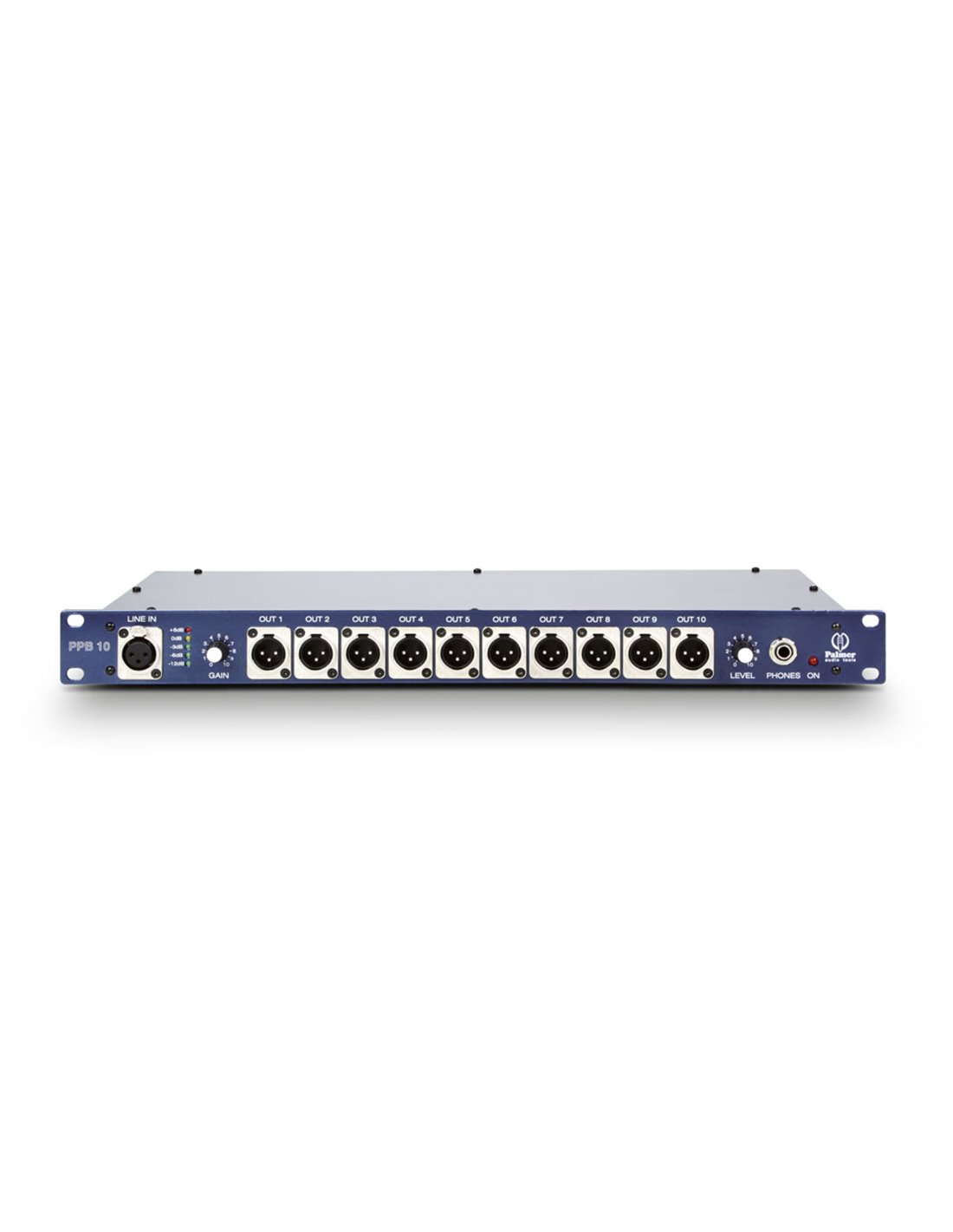

El distribuidor de prensa PPB10 es un tipo especial de splitter de audio que permite dividir una señal de entrada en hasta 20 salidas (en lugar de las 3 habituales). Se utiliza especialmente en conferencias de prensa, en las que un orador se dirige a varios periodistas. Así, para evitar que cada periodista tenga que instalar su propio micrófono y luchar por “el mejor sitio”, puede instalar el Press Patch Box de Palmer. Se conecta un solo micrófono a la entrada del PPB10 y cada periodista que desee captar el sonido podrá conectarse a una de las 20 salidas. El PPB10 incluye una entrada balanceada por transformador para las señales de línea. La entrada es por conectores XLR hembra Neutrik, tanto en la parte frontal como en la posterior del dispositivo. Se recomienda no utilizar las dos entradas de manera simultánea. En la parte posterior, junto a la entrada XLR se encuentra un conmutador Ground-Lift que permite desconectar la masa del pin 1 de los 2 conectores XLR de entrada. Se puede ajustar la ganancia de entrada por medio del potenciómetro situado en la parte frontal junto a la entrada XLR, con valores desde -8 hasta +25 dB. El indicador de 5 LEDs permite controlar el nivel de salida. Cuando este indicador muestra un valor de 0 dB, el nivel de salida será de +6 dBu sin una carga conectada y de +4 dBu con una carga de 600 ohmios. El PPB10 dispone de 10 salidas balanceadas en la parte frontal del dispositivo en forma de conectores Neutrik XLR macho. Las 10 salidas están aisladas galvánicamente por transformador. Para evitar interferencias entre los canales, se han utilizado 5 circuitos de baja impedancia que atacan a 5 transformadores, cada uno de los cuales divide la señal de entrada en 2 salidas. Las 2 salidas procedentes de cada transformador están desacopladas por medio de resistencias. De esta manera, un cortocircuito en una salida solo afectará a la otra salida, que atenuará unos 3 dB, mientras que los demás canales no sufrirán ningún cambio. Cada salida dispone de su propio conmutador Ground-Lift en la parte posterior del dispositivo.
