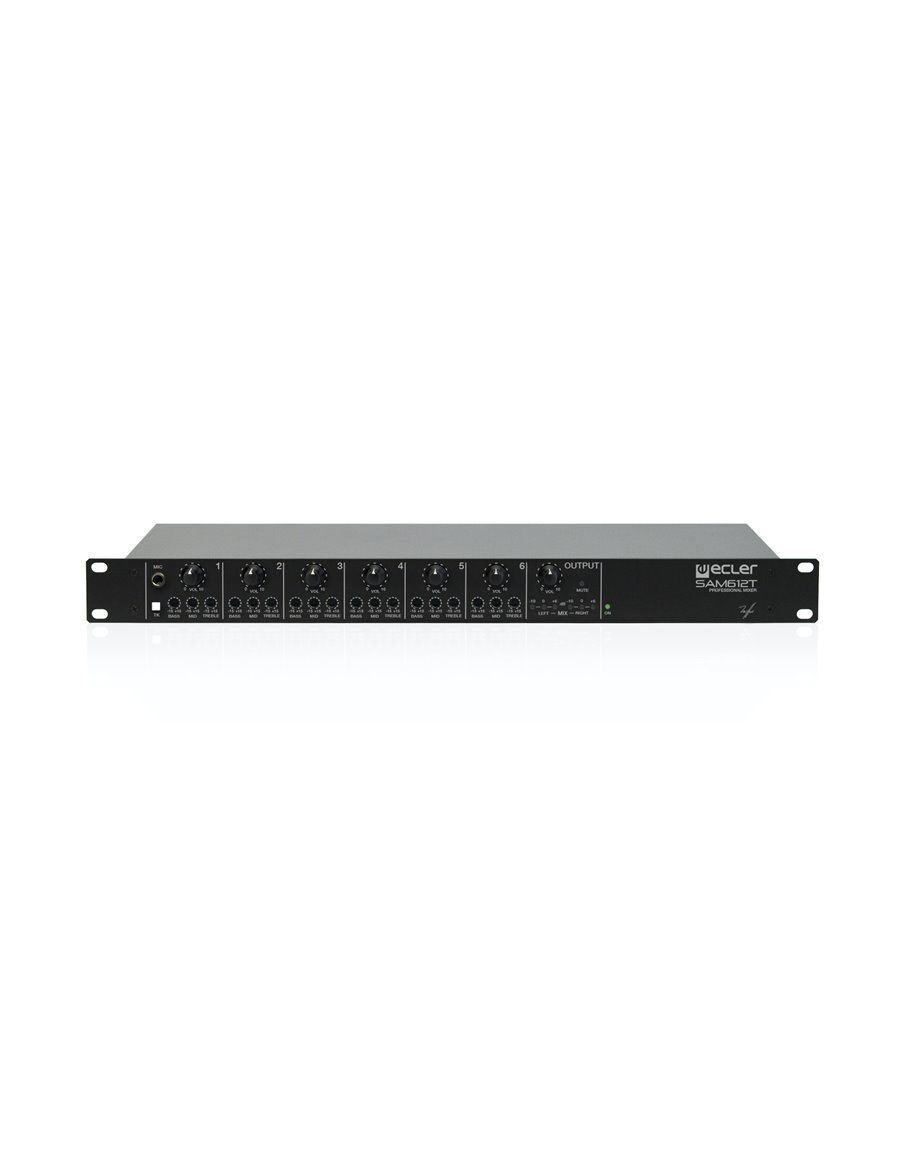

Características de Ecler SAM612T Mezclador de Audio Analógico para Instalación
SAM612T es un mezclador de audio de instalación en formato rack estándar. Incluye 6 MIC / ST LINE + 1 ST MIX entradas,1 salida estéreo balanceada y 1 salida de grabación. Control de tono de 3 bandas independiente por cada entrada, phantom 18V en todas las entradas de micro, función Talkover (prioridad), conector jack adicional en la panel frontal, salida principal con conmutador MONO/ST y puerto MUTE para el silenciamiento de la unidad desde cierre de contacto externo.
- Mezclador de audio de 19" con 6 canales de entrada y 2 salidas principales independientes

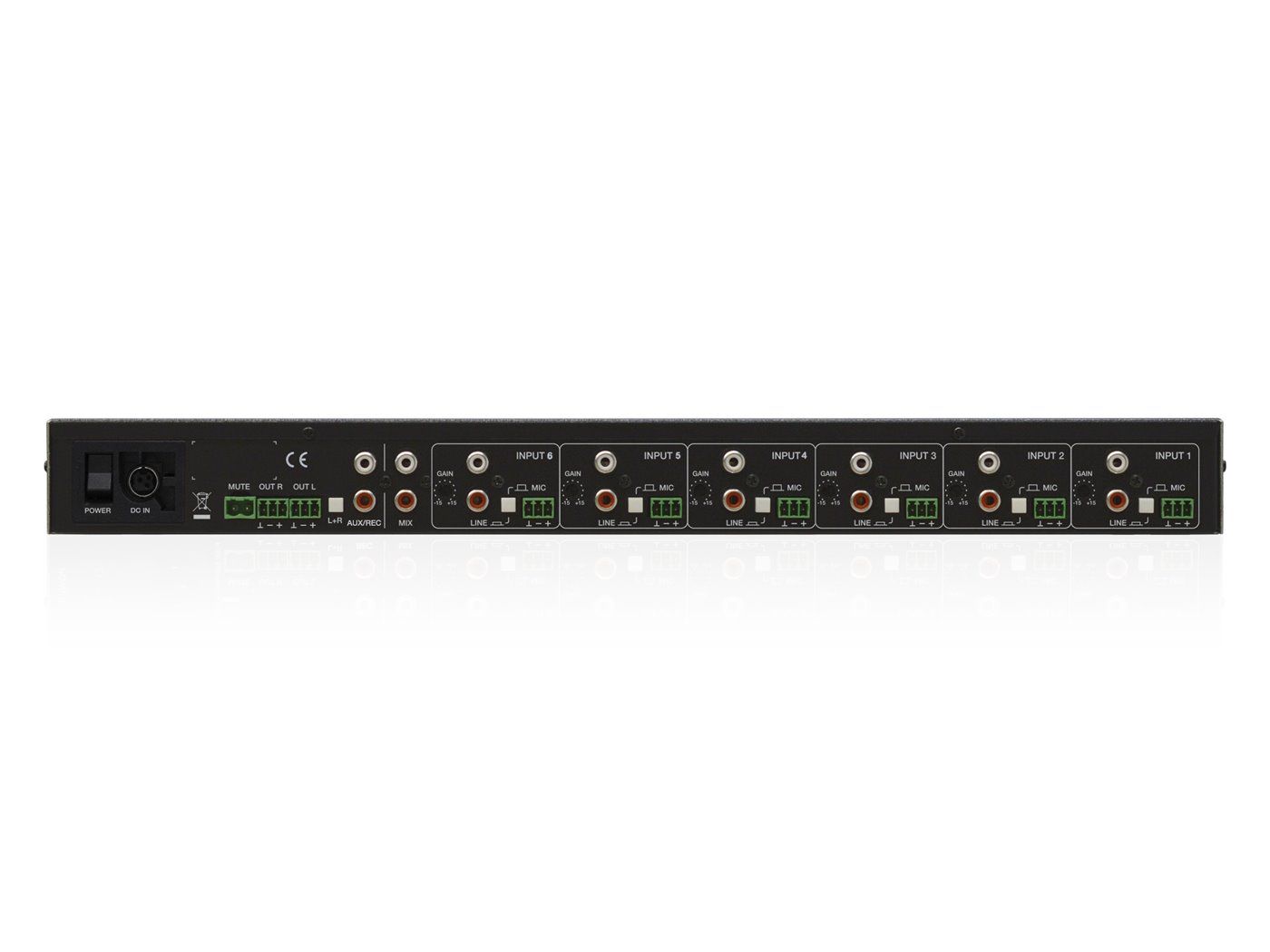

- Nivel de sensibilidad de Micro puede ser ajustado desde el panel posterior de la unidad
- Alimentación Phantom de +18V disponible en todas las entradas “MIC”

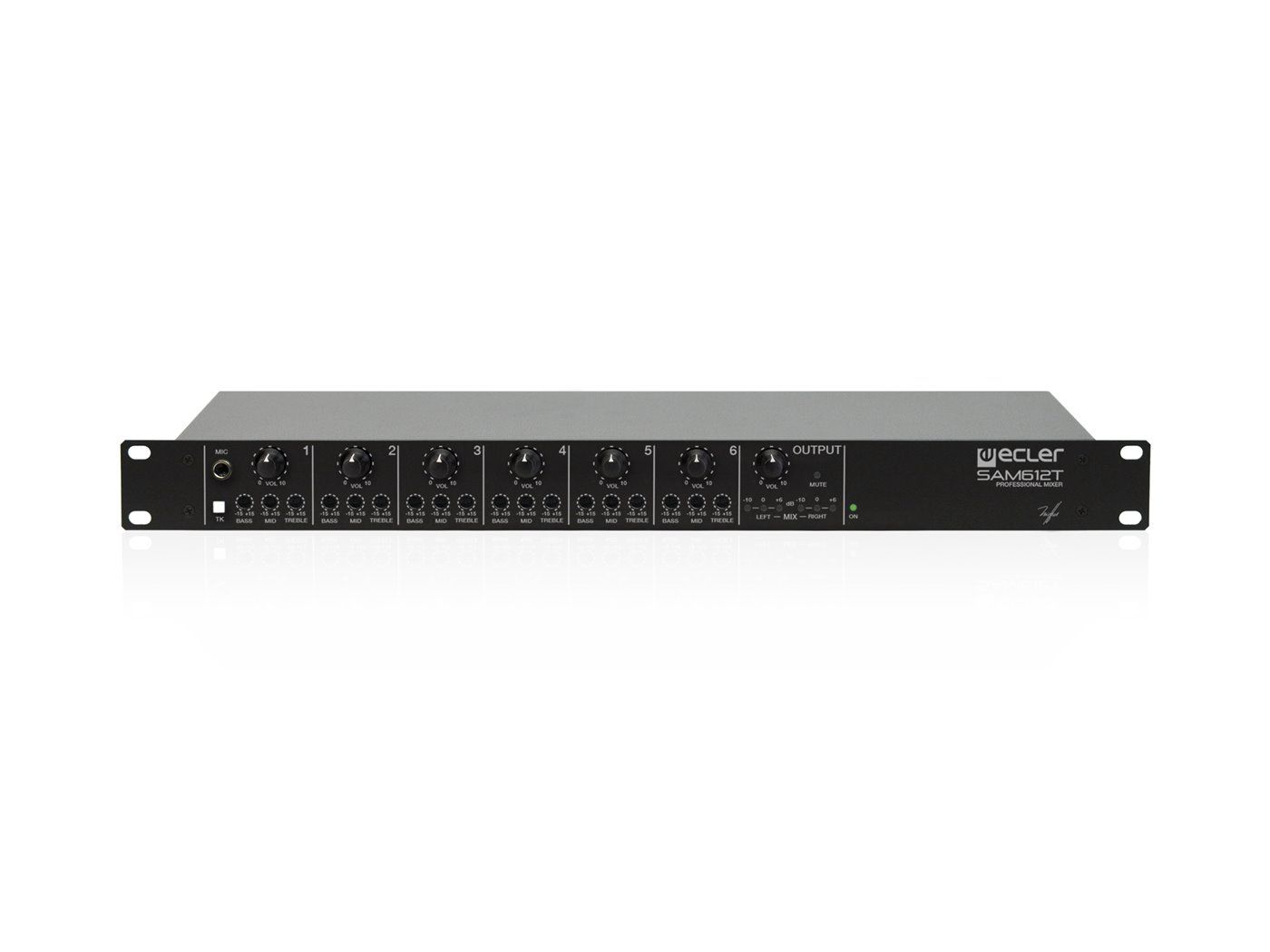

- Entrada MICRO directa desde el panel frontal (canal 1)
- Incluye talkover asignado a "INPUT 1" con ajuste interno de disparo
- Control de tonos de tres bandas para cada nivel, ajustable mediante destornillador
- Vu-meter para señal de mezcla
- 2 niveles de salida ajustables internamente
- Salida de grabación
- Acceso directo al bus de mezcla, permitiendo la conextión de otro mezclador para y así incrementar el número de entradas
- Control remoto MUTE aplicado a todas las entradas para la conexión de alarmas de incendios y otros sistemas de seguridad. Contacto “NO / NC” (normalmente abierto / normalmente cerrado) programable intermamente
- Interruptor mono/stereo
SAM612T es un mezclador de audio de instalación en formato rack estándar. Incluye 6 MIC / ST LINE + 1 ST MIX entradas,1 salida estéreo balanceada y 1 salida de grabación. Control de tono de 3 bandas independiente por cada entrada, phantom 18V en todas las entradas de micro, función Talkover (prioridad), conector jack adicional en la panel frontal, salida principal con conmutador MONO/ST y puerto MUTE para el silenciamiento de la unidad desde cierre de contacto externo.
Analogue audio input ports
Number of input ports
6, MIC/LINE level
1 ST MIX1 direct MIC input on front panel
Connection type
MIC: 3-pin Euroblock
LINE/MIX: double RCA
Input sensitivity
IN 1-6 (MIC/LINE): ±15dB
THD + Noise
LINE <0.005%
MIC BAL <0.04%
Analogue audio output ports
Number of output ports
1 ST MAIN
1 ST REC
Connection type
Main: 3-pin Euroblock
REC: double RCA
Output impedance
OUT: 600Ω
REC: 10kΩ
Device control
Tone Control
3-band tone control
Tone Frequency Cut
BASS 100Hz ±15dB
MID 2kHz ±15dB
TREBLE 10kHz ±15dB
Control Buttons
Talkover switch, Mains switch POWER, MIC/LINE selector, MONO/ST switch
Status Indicators
MUTE LED, MIX Vu-meter LED, ON LED
Remote control connections
GPIs
MUTE control port NO/NC
Electrical
Power supply
Universal external power supply (multi-plug)
AC mains requirement
100-240 VAC + External PSU 17.5VDC
AC mains connector
IEC mains inlet connector
Physical
Operating temperature
Min: -10°C ; 14°F
Max: 40°C ; 104°F
Operating humidity
<85% HR
Storage temperature
Min: -10°C ; 14°F
Max: 40°C ; 104°F
Installation options
19" rack format (1RU)
Dimensions
482.6 x 44 x 120 mm / 19 x 1.73 x 4.73 in. (WxHxD)
