Características de ECLER WiSpeak CORE
WiSpeak CORE es el transmisor que se comunica con todos los dispositivos receptores para crear una red inalámbrica. Esta unidad Master envía contenido de audio, mantiene una comunicación estable, permite configurar de forma individual cada receptor y se ocupa de la configuración global del sistema. Incluye 3 entradas de audio, una de ellas con tecnología Bluetooth® Clase 1 (hasta 25m máx). CORE es la unidad maestra del sistema Ecler WiSpeak. Junto con TUBE, CUBE y GLOBE, proporciona una instalación de sonido inalámbrica sencilla y rápida con una cobertura de hasta 500m2. Incluye aplicación WiSpeak grip, disponible para Android e iOS, muy útil para una rápida y sencilla configuración de perfil técnico y que además proporciona una interfaz simple de control (una única pantalla) para el usuario habitual, a menudo de perfil no técnico.
- Fuente de alimentación externa y universal (100-240VAC 50-60Hz)
- Compatible con la aplicación WiSpeak Grip para la configuración y las funciones de control (disponible para Android e iOS), utilizando la conexión Bluetooth®

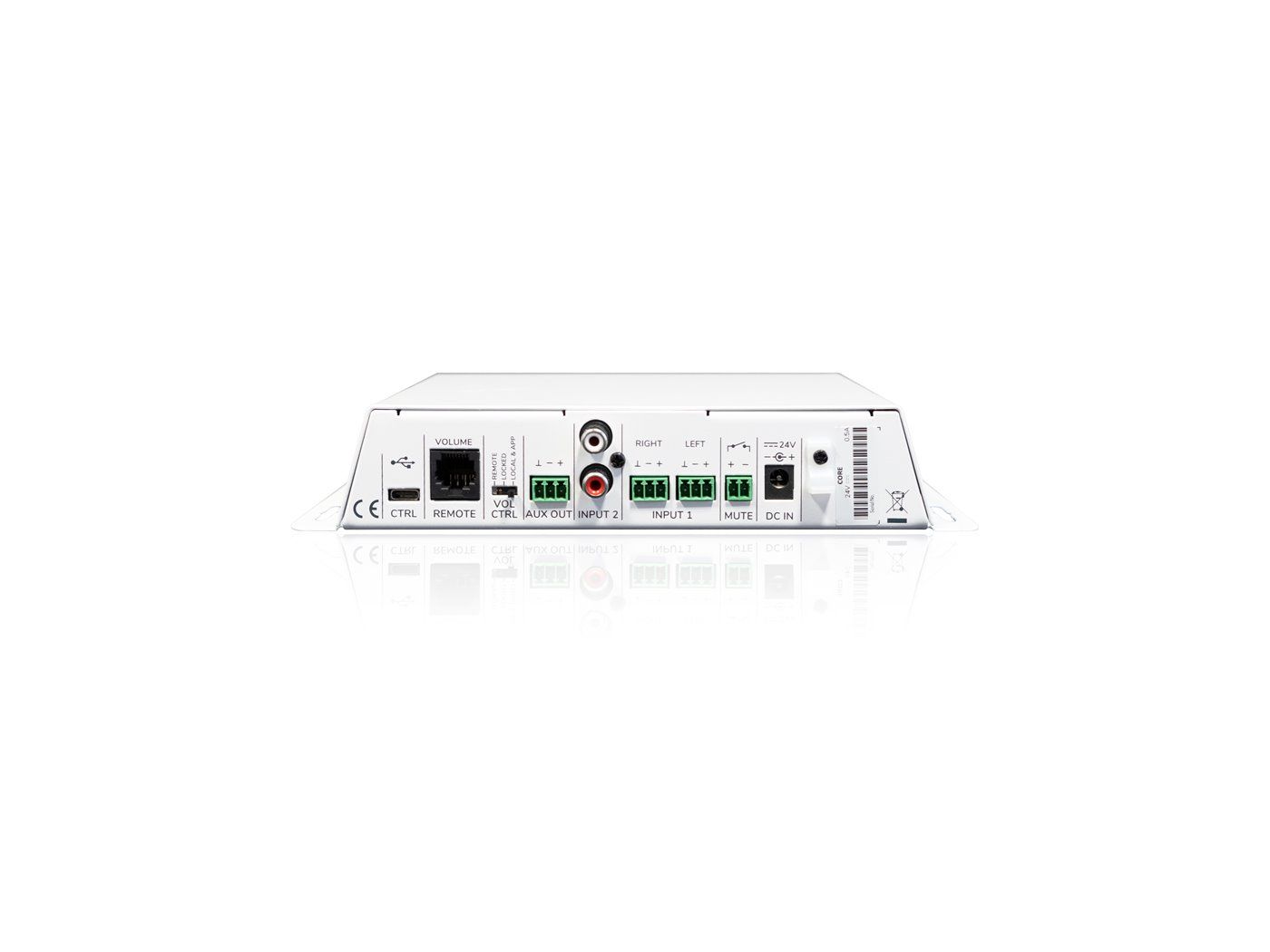

- 3 entradas de audio disponibles:
- o Estéreo analógicas, no balanceadas. 2 x conectores RCA
- o Estéreo analógicas, balanceadas. 2 x conectores Euroblock 3p
- o Bluetooth®, clase 1 (hasta 25 metros de alcance, máximo)
- 1 x señal de audio inalámbrica WiSpeak transmitida (una conversión mono de la entrada seleccionada)
- 1 x señal analógica AUX OUT disponible (una copia de la señal WiSpeak transmitida). Puede utilizarse para conectar la unidad a dispositivos de audio externos, como amplificadores, mezcladores o subwoofers
- Puerto MUTE, para permitir el muteo del sistema de audio cuando un contacto seco externo se cierra
- Puerto REMOTO, para permitir un sencillo control de volumen general para el usuario final -dentro de un rango programable- usando un WPaVOL o un panel de pared compatible
- Número máximo de receptores bajo control por dispositivo transmisor = 24 unidades. El sistema puede ampliarse vinculando un nuevo transmisor a un receptor existente, creando una segunda red WiSpeak que comparte el contenido de audio y el volumen maestro con el primero (principal)

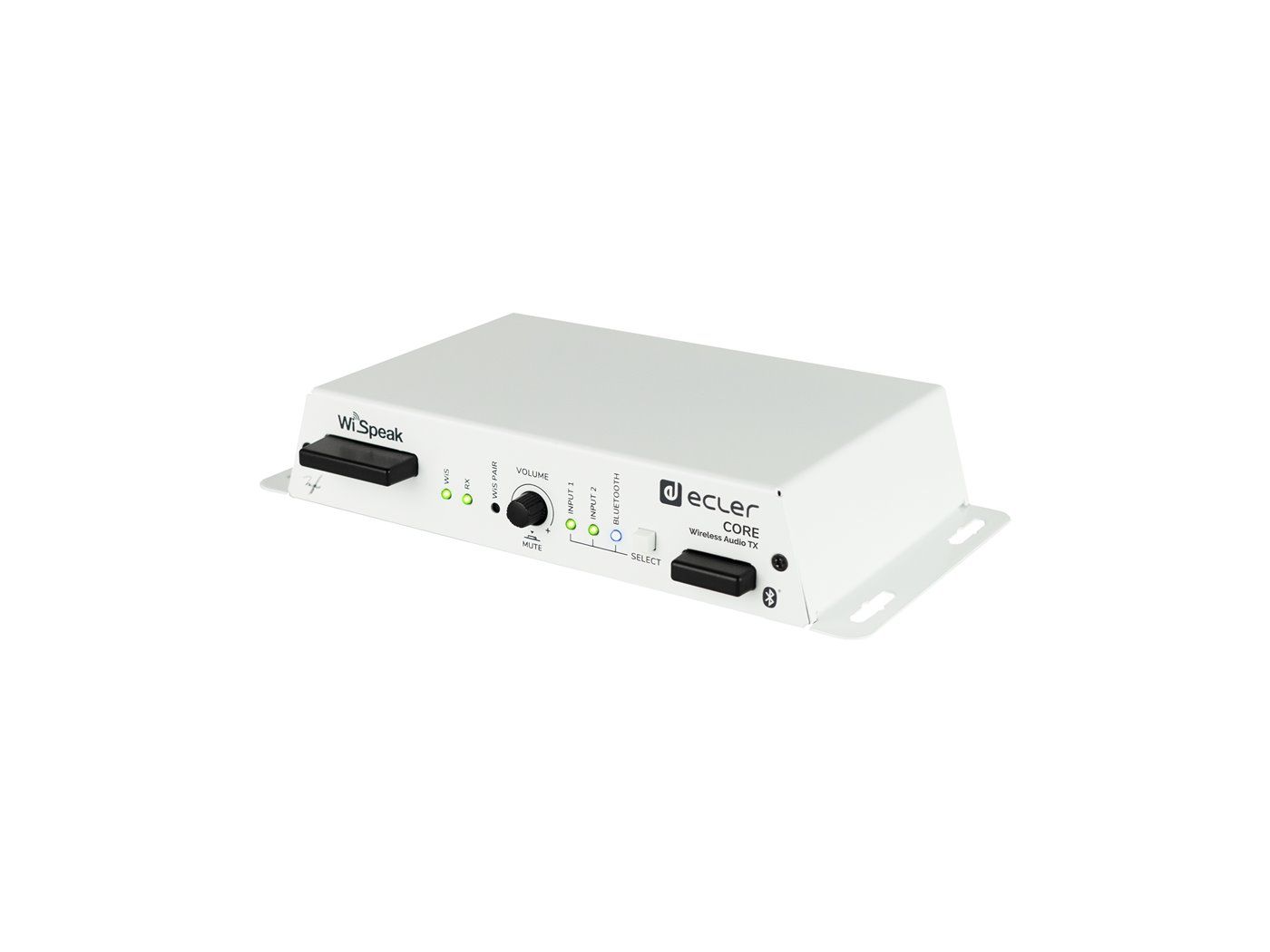

- Controles del panel frontal para la selección de la fuente (entrada) y el control de volumen general (Maestro)
- Se recomienda un alcance máximo desde un transmisor CORE hasta cualquier receptor emparejado con WiSpeak (TUBE o CUBE): 12 metros, con línea de visión directa
- Tecla de EMPAREJAMIENTO (PAIR) del panel frontal: permite emparejar los receptores con el transmisor de forma rápida y sencilla, para una configuración básica del sistema WiSpeak
- Indicadores LED en panel frontal
- Puerto USB-C de servicio (no es para suministrar energía externa, sólo para actualizaciones de servicio y firmware)
WiSpeak CORE es el transmisor que se comunica con todos los dispositivos receptores para crear una red inalámbrica. Esta unidad Master envía contenido de audio, mantiene una comunicación estable, permite configurar de forma individual cada receptor y se ocupa de la configuración global del sistema. Incluye 3 entradas de audio, una de ellas con tecnología Bluetooth® Clase 1 (hasta 25m máx). CORE es la unidad maestra del sistema Ecler WiSpeak. Junto con TUBE, CUBE y GLOBE, proporciona una instalación de sonido inalámbrica sencilla y rápida con una cobertura de hasta 500m2. Incluye aplicación WiSpeak grip, disponible para Android e iOS, muy útil para una rápida y sencilla configuración de perfil técnico y que además proporciona una interfaz simple de control (una única pantalla) para el usuario habitual, a menudo de perfil no técnico.
Wis (rf wireless digital audio)
Frequency band
U-NII 5.1 – 5.8GHz (supported worldwide)
Up to 24 non-overlapping RF channels4
DFS support
Coverage range
Up to 12m from a TX to any paired RX, direct
line of sight
Audio channels
WiSpeak CH 1&2
Audio transmission
24bit uncompressed, 48kHz SR
Digital Audio Sample size
TBC
Digital Audio Sampling rate
48kHz
Digital Audio Frequency Response
10Hz – 20kHz (-1dB)
Digital Audio converters
ADC/DAC Resolution: 24 bits
Dynamic range
ADC: 96 dB
DAC: 98 dB
Latency
From TX Analog Audio IN to TX AUX OUT <700usec
From TX Analog Audio IN to RX AUX OUT <6ms
From TX Analog Audio IN to RX Speaker <6ms
Reconnection time
Up to 120s
Analogue audio inputs
Connection type
IN1: 2 x RCA, unbalanced
IN2: 2 x Euroblock 2-pin, balanced
Input sensitivity
-10dBV to 0dBV
THD + Noise
IN 1&2: <0.015%
Bluetooth audio input
Class
Compliant 5.0, Class 1
Range
25m (ideal conditions)
Profiles
A2DP1.3/AVRCP1.6/HFP1.6/HSP1.2
Supported codecs
SBC, AAC
Analogue audio outputs
Number of output ports
1 x AUX OUT: Analog, Mono
Connection type
3-pin Euroblock, balanced
Control connectivity
USB
USB-C: Service & firmware updates
Analogue remote control
RJ-45: Compatible with WPa series analogue volume control panels
External MUTE
Euroblock, 2-pin, Normally Open
Electrical
Power supply
External, universal Power Supply
AC mains requirement
100-240 VAC @ 50-60Hz, using supplied DC adapter
AC mains connector
24VDC IN mains inlet
Power consumption
0.5A at 24V
Monitoring and control
Paring control
via WiSpeak grip app./
front panel button
Source selection
via WiSpeak grip app./
front panel button
Volume control
via WiSpeak grip app./
front panel button / remote volume control
Tone control
via WiSpeak grip app.
MUTE control
via WiSpeak grip app./
GPI (External MUTE port)
LED Indicators
WiS, RX , WiS PAIR, SOURCE SELECTLEDs
Communication interfaces
APP
Programing and control
WiSpeak grip app
Physical
Installation options
Wall or under a surface (table, shelf,
cupboard, etc.)
Operating temperature
Min: -10°C ; 14°F
Max: 40°C ; 104°F
Operating humidity
<85% HR
Storage temperature
Min: -10°C ; 14°F
Max: 40°C ; 104°F
Optional accessories
WPaVOL for volume control
Finished colour
White (RAL 9003) - TBC
Dimensions
225 x 120 x 40 mm / 8.9 x 4.7 x 1.6 in. (WxHxD)
Shipping dimensions
510 x 60 x 210 mm / 20.07 x 2.36 x 8.27 in. (WxHxD)
Shipping weight
1.2 kg / 2.65 lb
