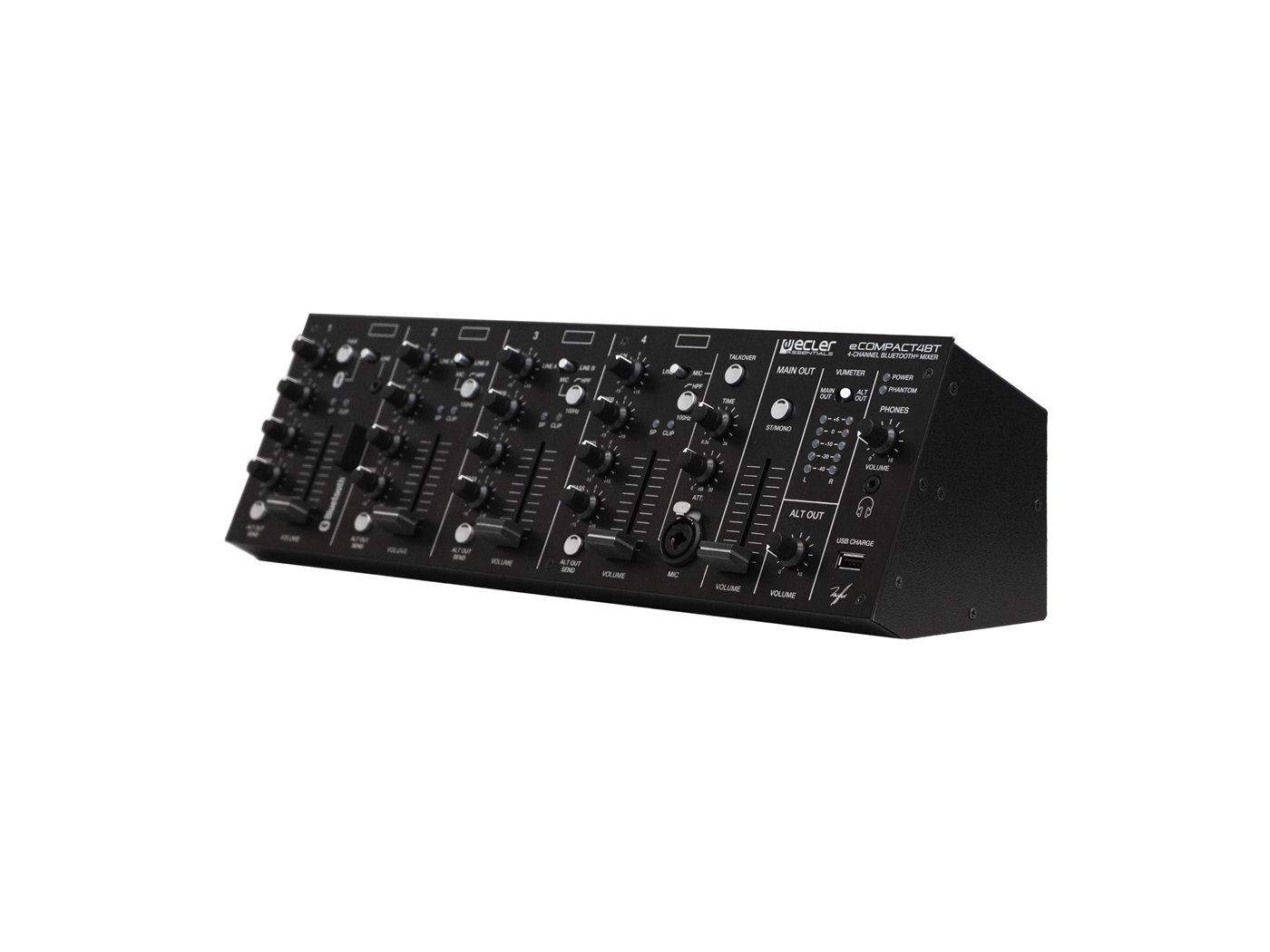

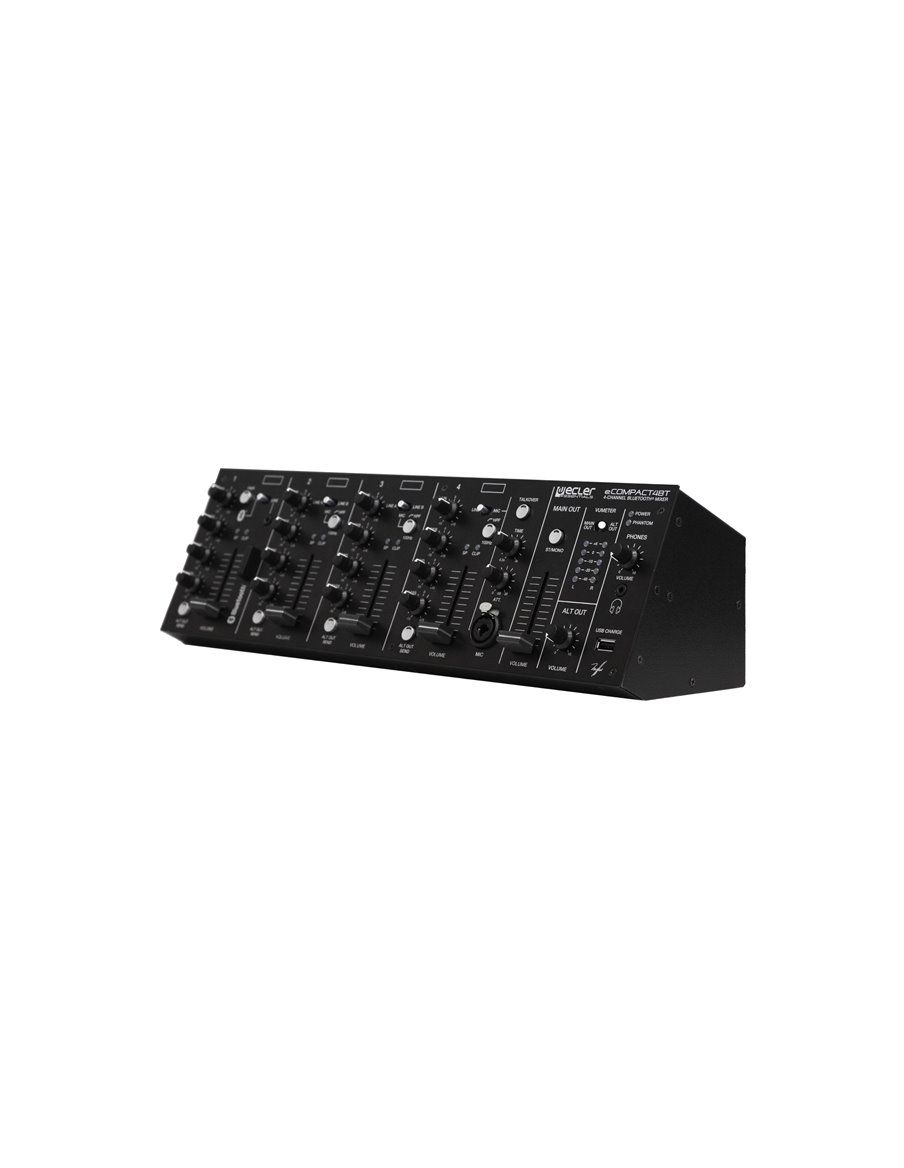

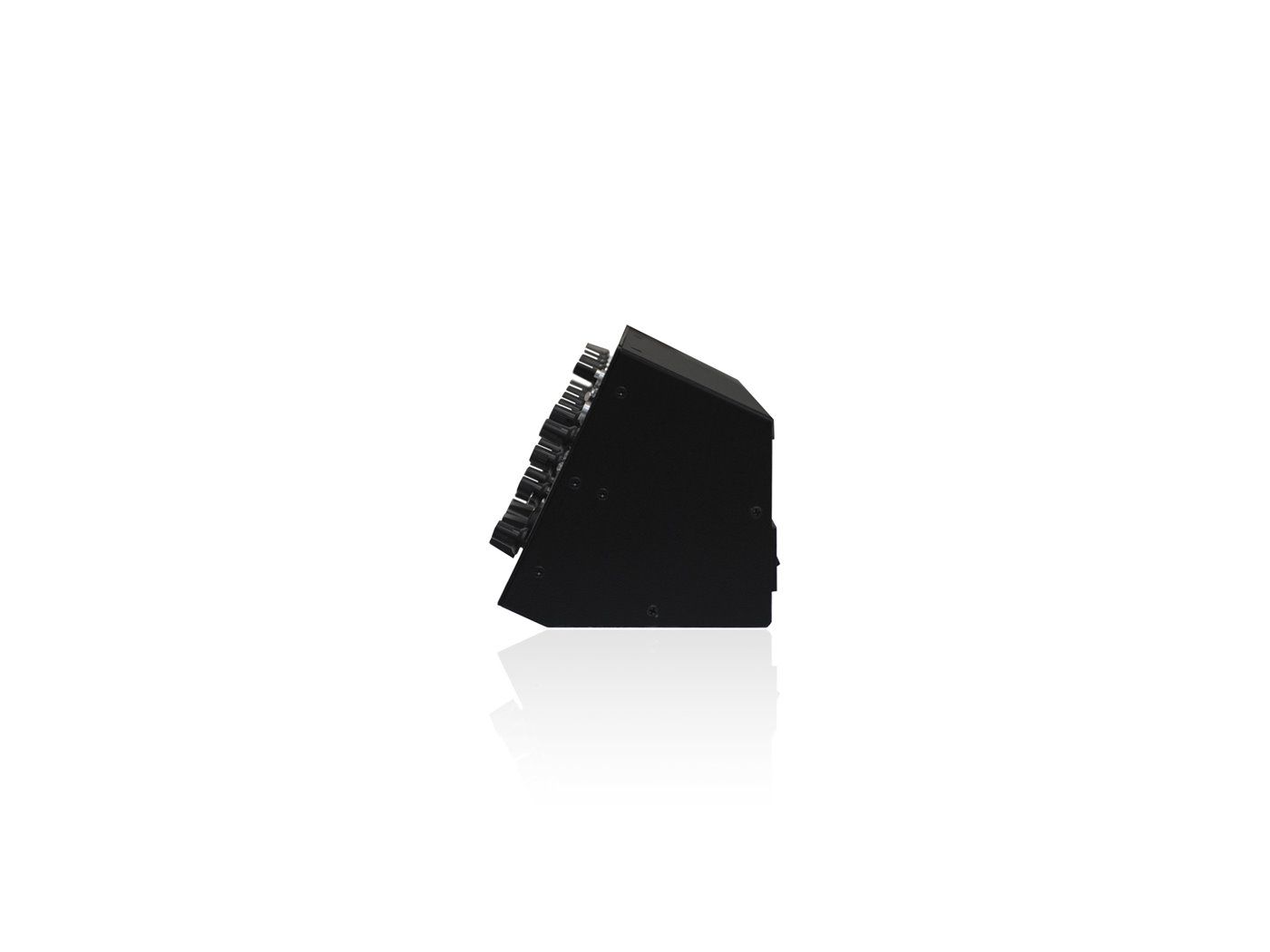

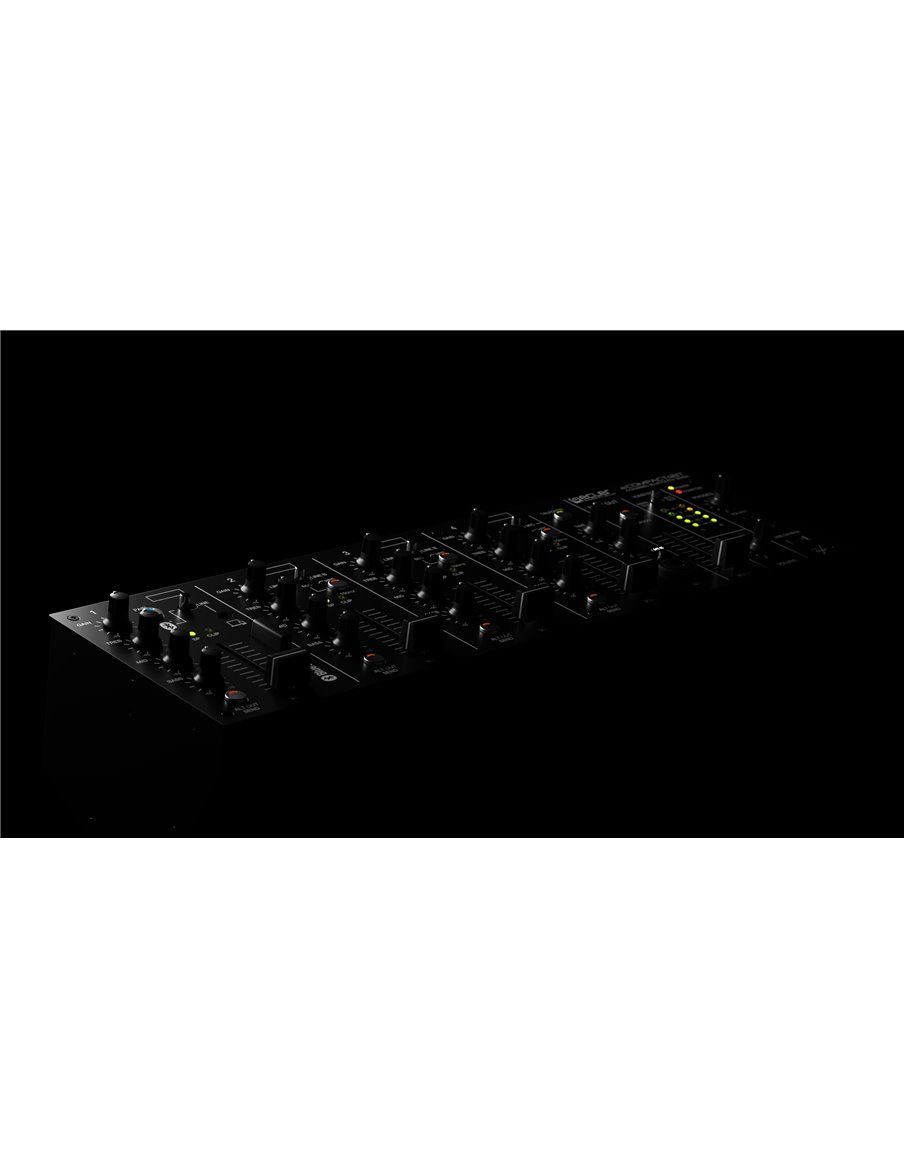

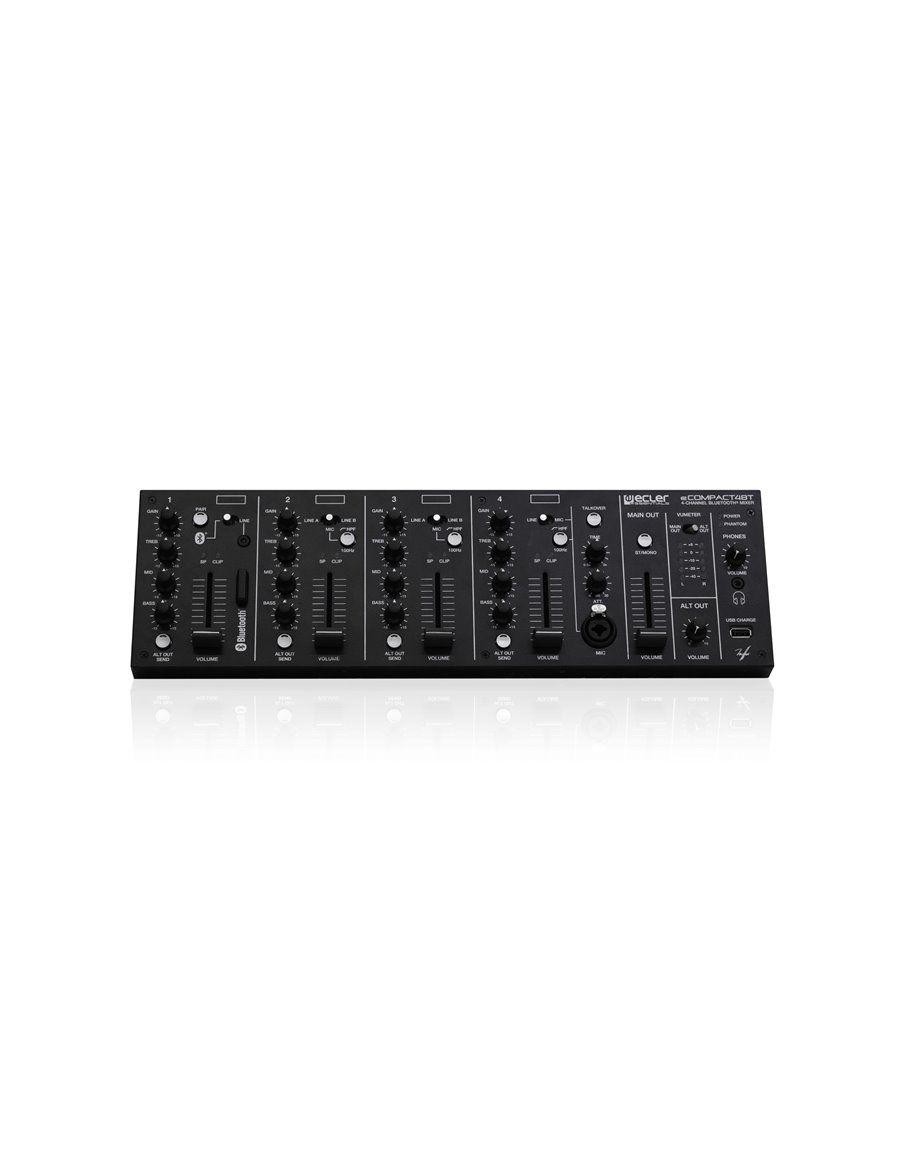

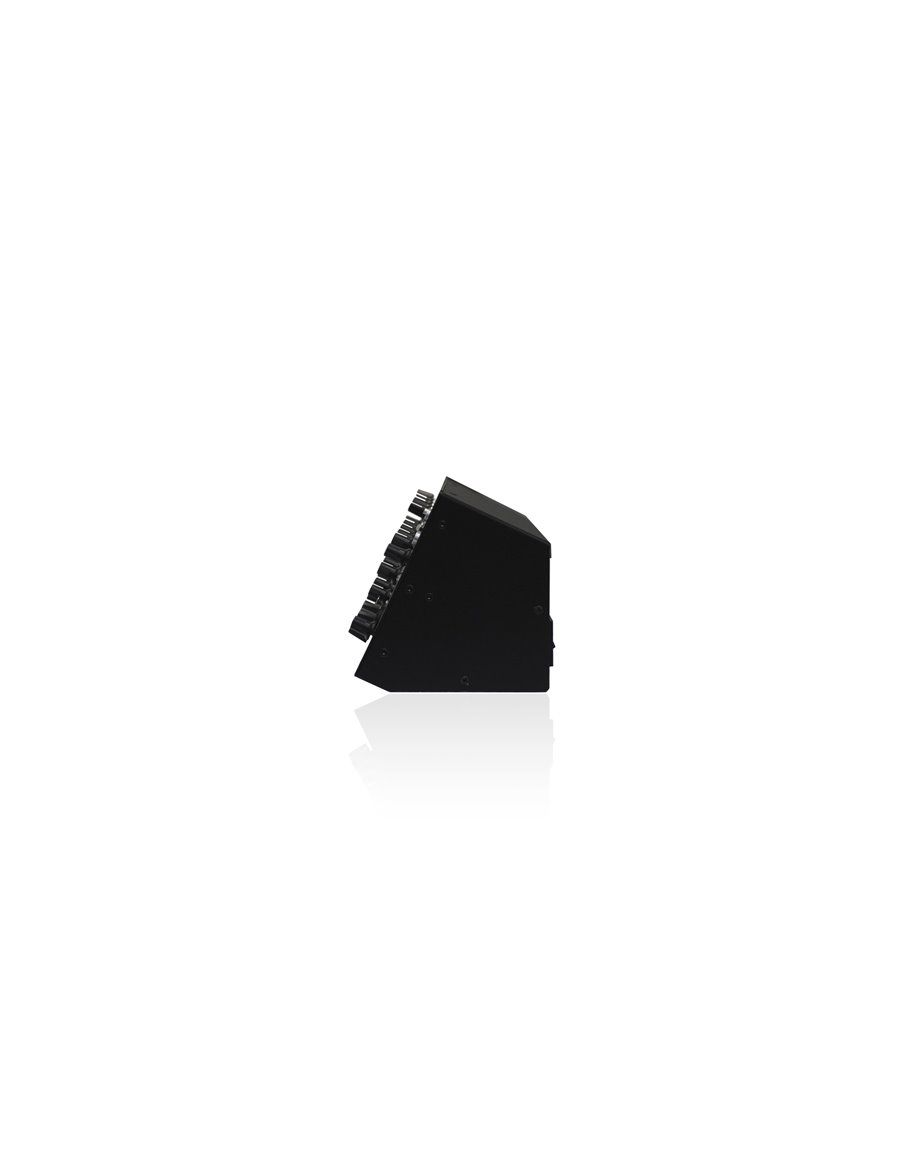

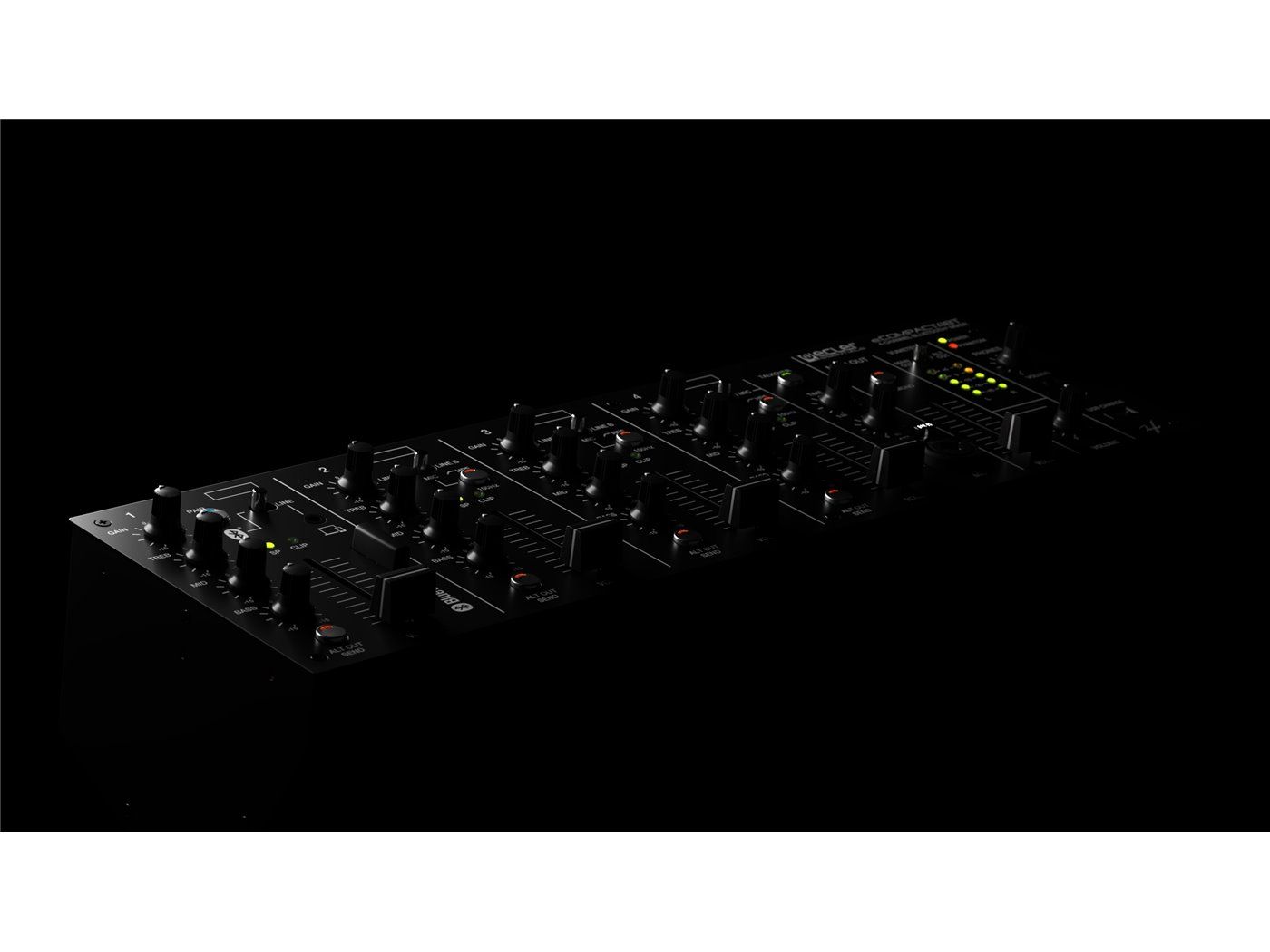

Características de Ecler eCOMPACT4BT Mezclador de Audio Analógico para Instalación
eCOMPACT4BT es un mezclador de 4 canales con conexión Bluetooth® de sobremesa e instalación en rack de 19”, destinado a la instalación profesional. Sencillo de manejar, adecuado tanto para usuarios experimentados como noveles. Incluye 4 entradas de micrófono, 6 entradas de línea estéreo, puerto de carga USB, conexión inalámbrica Bluetooth® y una entrada de mini-Jack para dispositivos externos. Todas las entradas de micrófono disponen de filtro-paso-alto conmutable. Control de tonos de 3 bandas y envío a canal ALT (sub-mezcla) en todos los canales.
- Mezclador analógico de 4 canales, uno de ellos con función Talkover con parámetros ajustables
- Instalación en rack 19” (accesorio incluido) o sobremesa
- 4 entradas de micrófono, una de ellas, en el panel frontal con conector combo
- Alimentación Phantom 48V para las entradas de micrófono (selector en el panel posterior)
- 6 entradas de línea estéreo RCA, y una entrada de línea estéreo en el panel frontal con conector mini-Jack
- Conexión inalámbrica Bluetooth® clase 1 (hasta 25m de alcance en condiciones ideales)
- Selector de fuente en cada canal
- Todas la entradas de micrófono disponen de un filtro-paso-altos seleccionable (fc = 100Hz)
- Todos los canales disponen de control de tonos de 3 bandas (agudos, medios y graves)
- Indicadores de presencia y de sobrecarga de la señal de entrada en todos los canales
- Faders de 45mm
- Envío a salida alternativa (ALT OUT) por canal. Posibilidad de realizar una sub-mezcla
- Puerto USB para carga de dispositivos móviles
- Salida principal balanceada (MAIN OUT), conector XLR
- Conmutador estéreo / mono para la salida principal
- Indicadores de señal (LED) con selector de la señal de salida para visualizar (MAIN OUT o ALT OUT)
- Salida alternativa, o de sub-mezcla sin balancear (ALT OUT), conector RCA
- Salida para sub-grave o auxiliar (SUB OUT), conector XLR. Suma mono de la señal en la salida principal
- Filtro-paso-bajos disponible en la salida SUB OUT (fo = 150Hz)
- Salida de auriculares en el panel frontal, conector mini-Jack
eCOMPACT4BT es un mezclador de 4 canales con conexión Bluetooth® de sobremesa e instalación en rack de 19”, destinado a la instalación profesional. Sencillo de manejar, adecuado tanto para usuarios experimentados como noveles. Incluye 4 entradas de micrófono, 6 entradas de línea estéreo, puerto de carga USB, conexión inalámbrica Bluetooth® y una entrada de mini-Jack para dispositivos externos. Todas las entradas de micrófono disponen de filtro-paso-alto conmutable. Control de tonos de 3 bandas y envío a canal ALT (sub-mezcla) en todos los canales.
Analogue audio input ports
Number of input ports
4 channels:
4 MIC ports
6 ST LINE ports
Connection type
LINE: RCA
1 COMBO MIC (Front panel)
Input sensitivity
LINE, LINE A, LINE B: 0dBV
MICRO (BAL): -35dBV
AUX INPUT IN1: -10dBV
BT INPUT: -10dBVFS
Input impedance
LINE, LINE A, LINE B: 50kΩ
MICRO (BAL): <1kΩ
AUX INPUT IN1: 316Ω
THD + Noise
LINE: <0,03%
MICRO: <0,06%
AUX: <0,03%
BT INPUT: <0,05%
CMRR
BAL INPUTS >75dB @ 1kHz
Phantom power
+48VDC, externally selectable
Analogue audio output ports
Number of output ports
3: MAIN OUT, SUB OUT, ALT OUT
Connection type
Main: XLR
Sub: XLR
Alt: RCA
Analogue monitor ports
Headphones
ST, mini-jack (200mW)
Device control
Tone Control
3-way tone control
Tone Frequency Cut
BASS 100Hz, ± 15dB
MID 2kHz, ± 15dB
TREBLE 10kHz, ± 15dB
Control Buttons
Input selection, ALT OUT send, PAIR, HPF switches, talkover, main out ST/MONO, POWER ON switch, LPF switch, PHANTOM
Status Indicators
SP, CLIP, main OUT - ALT OUT vumeter, POWER LED, PHANTOM LED, talkover
Electrical
Power supply
External power supply
AC mains requirement
100-240 VAC + External PSU 17.5VDC
AC mains connector
DC power supply connector
Physical
Operating temperature
Min: -10°C ; 14°F
Max: 40°C ; 104°F
Operating humidity
<85% HR
Storage temperature
Min: -10°C ; 14°F
Max: 40°C ; 104°F
Installation options
Desktop, 19" rack format (3RU)
Optional accessories
Rack-mount accessory (3URMKIT)
Dimensions
440 x 132 x 125 mm / 17.32 x 5.2 x 4.92 in. (WxHxD)
