Fantek FK30Q H Truss Cuadrado 2 Metros 30x30 cm Gris Plata EC302PRO

Fantek FK30Q H: truss cuadrado reforzado de 2 metros en aluminio gris plata

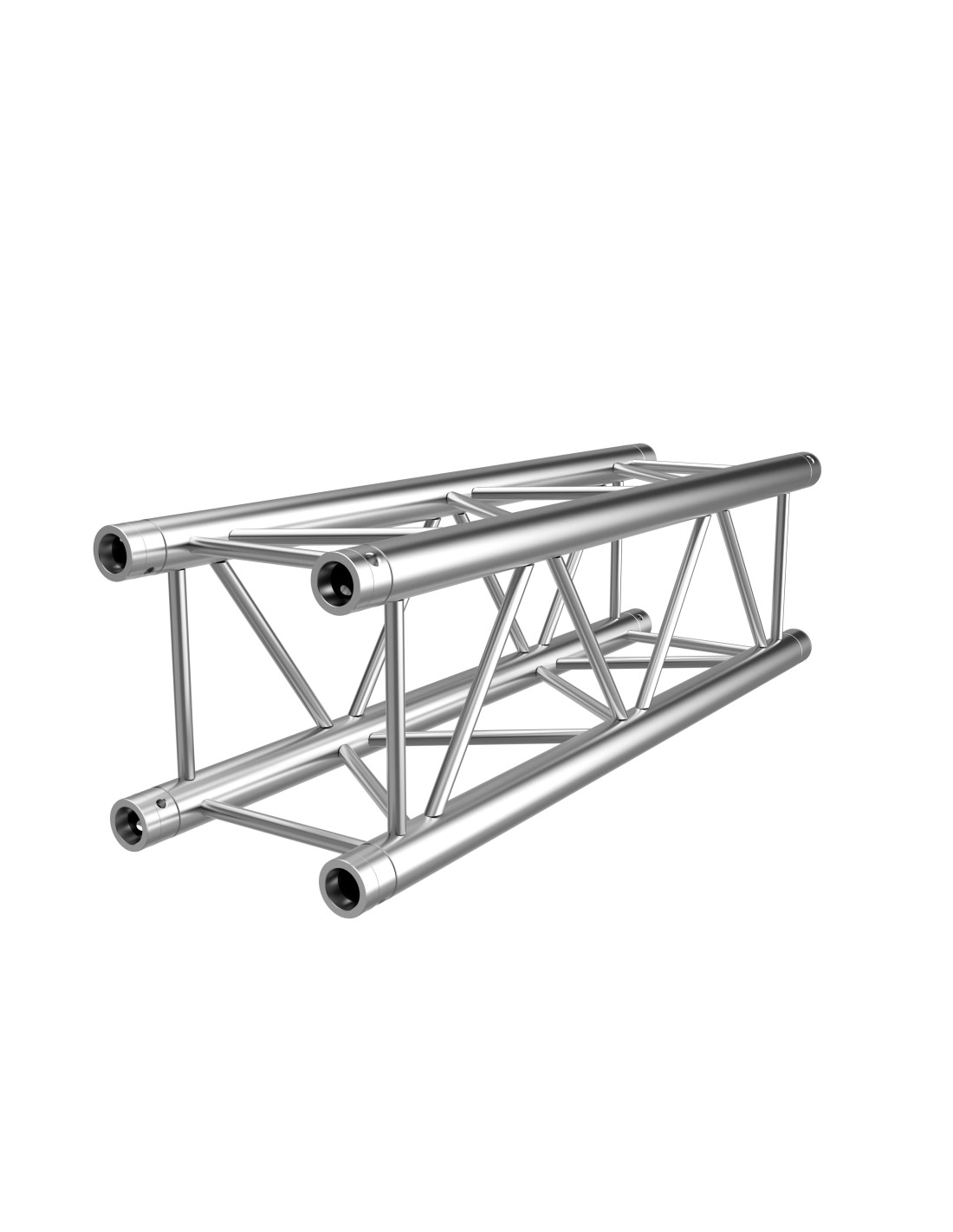

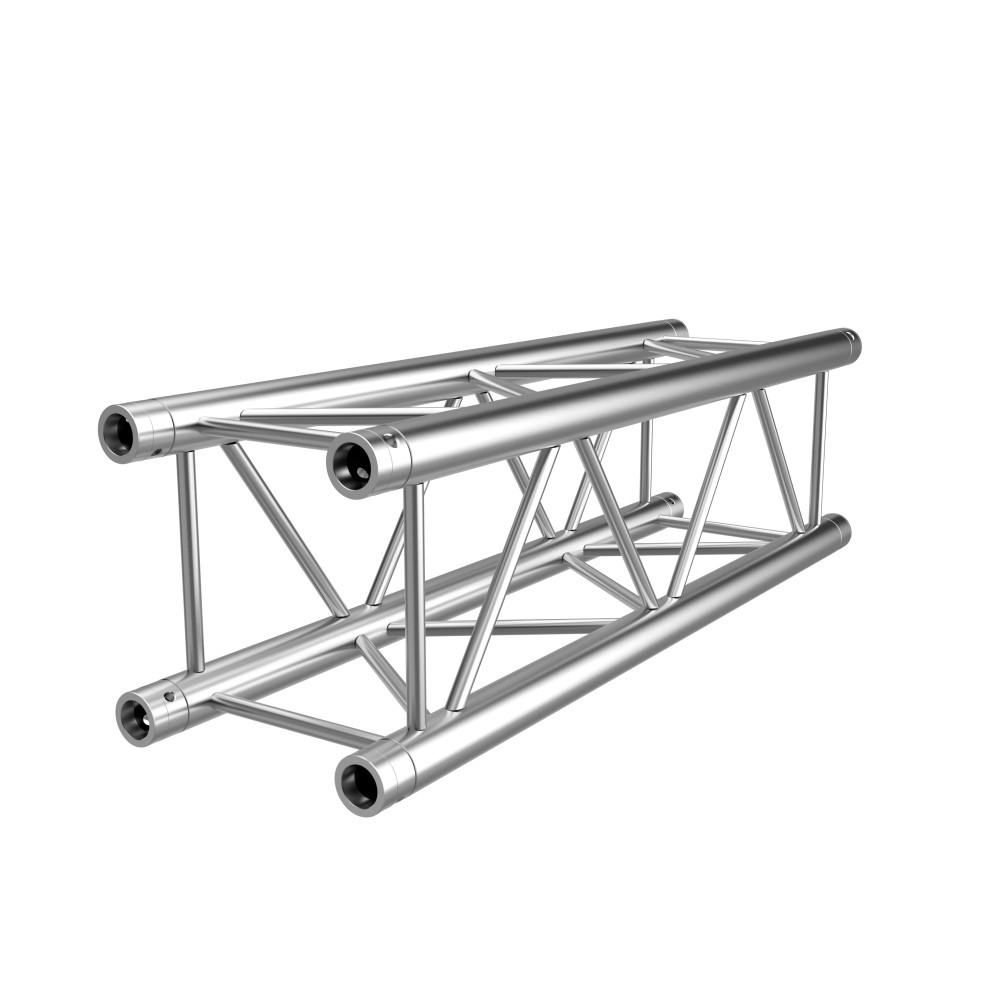

El Fantek FK30Q H EC302PRO es un tramo de estructura truss cuadrada de aluminio de 2 metros de longitud, con una sección exterior de 30 x 30 cm y acabado gris plata. Pertenece a la serie F de Fantek y está diseñado para la construcción de estructuras profesionales utilizadas en iluminación, escenarios, espectáculos y montajes audiovisuales.

Esta versión reforzada incorpora tubos principales de 50 mm de diámetro y 4 mm de espesor, junto con diagonales de 16 x 2 mm. Su fabricación en aleación de aluminio EN AW 6082 T6 ofrece las propiedades mecánicas necesarias para aplicaciones estructurales profesionales, siempre dentro de las configuraciones y límites de carga establecidos por el fabricante.

Tramo de 2 metros con sección cuadrada de 30 x 30 cm

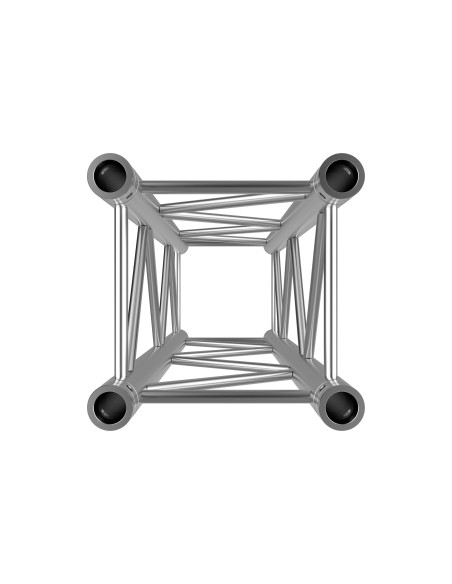

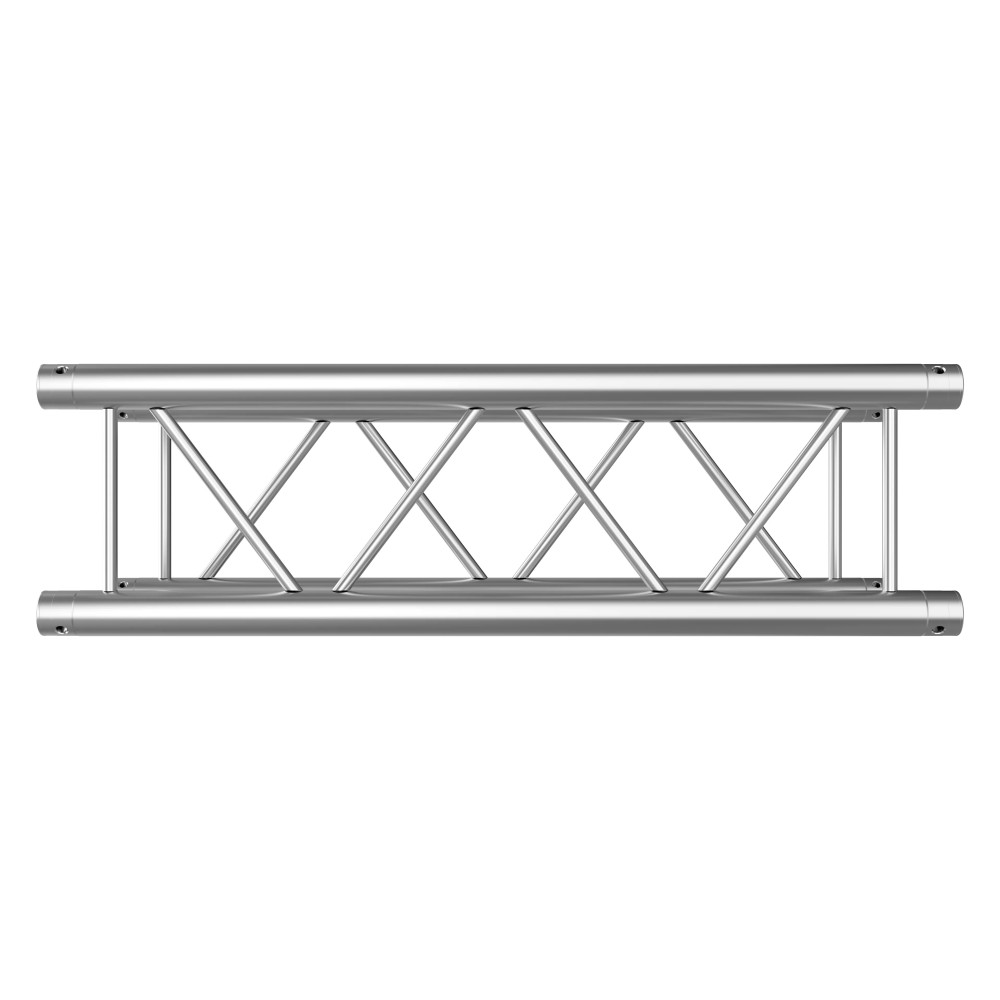

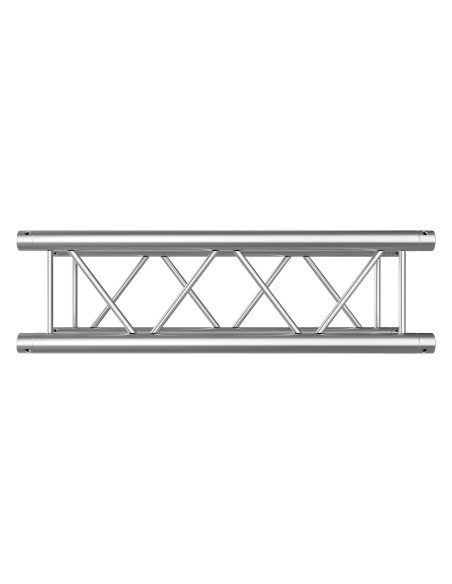

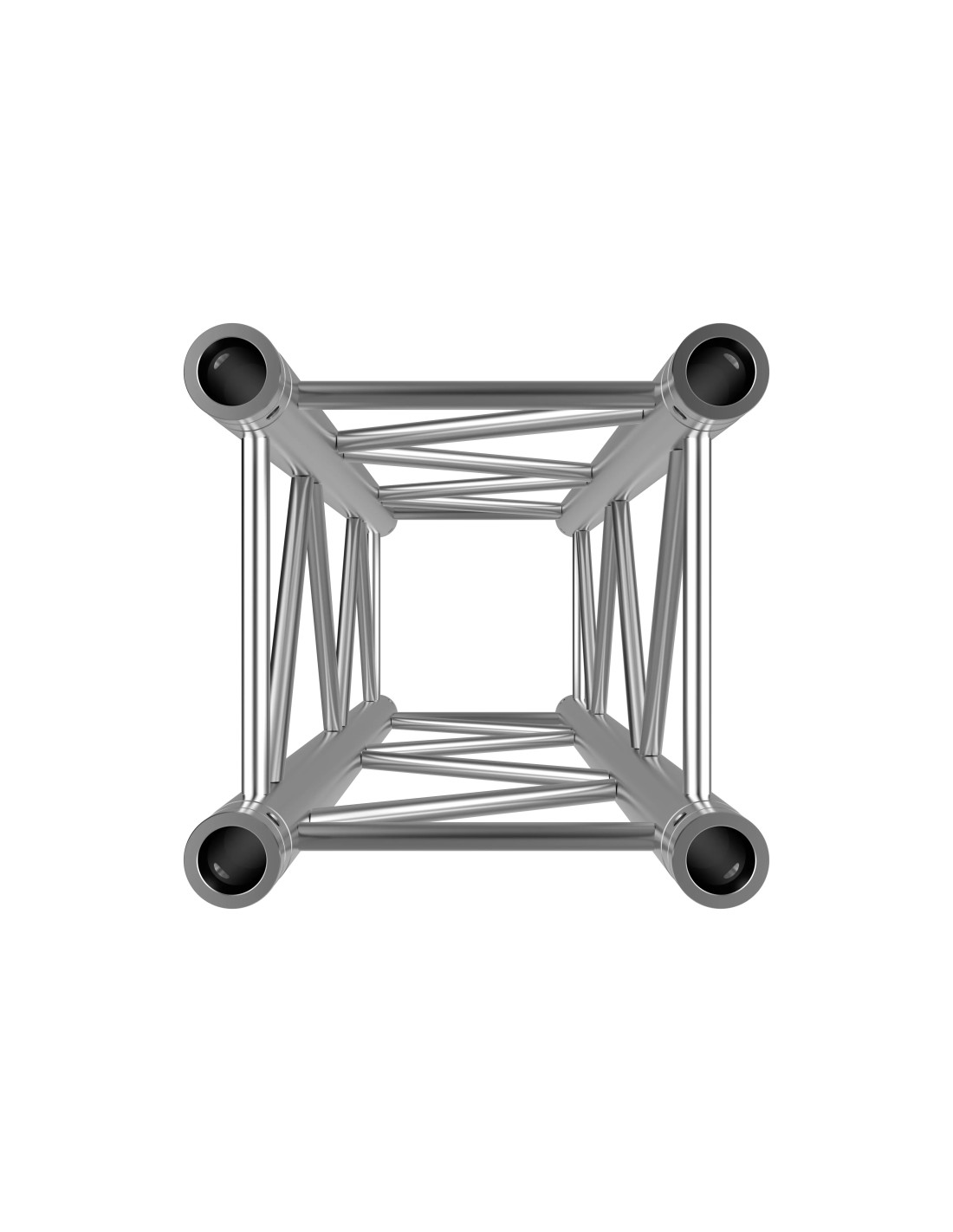

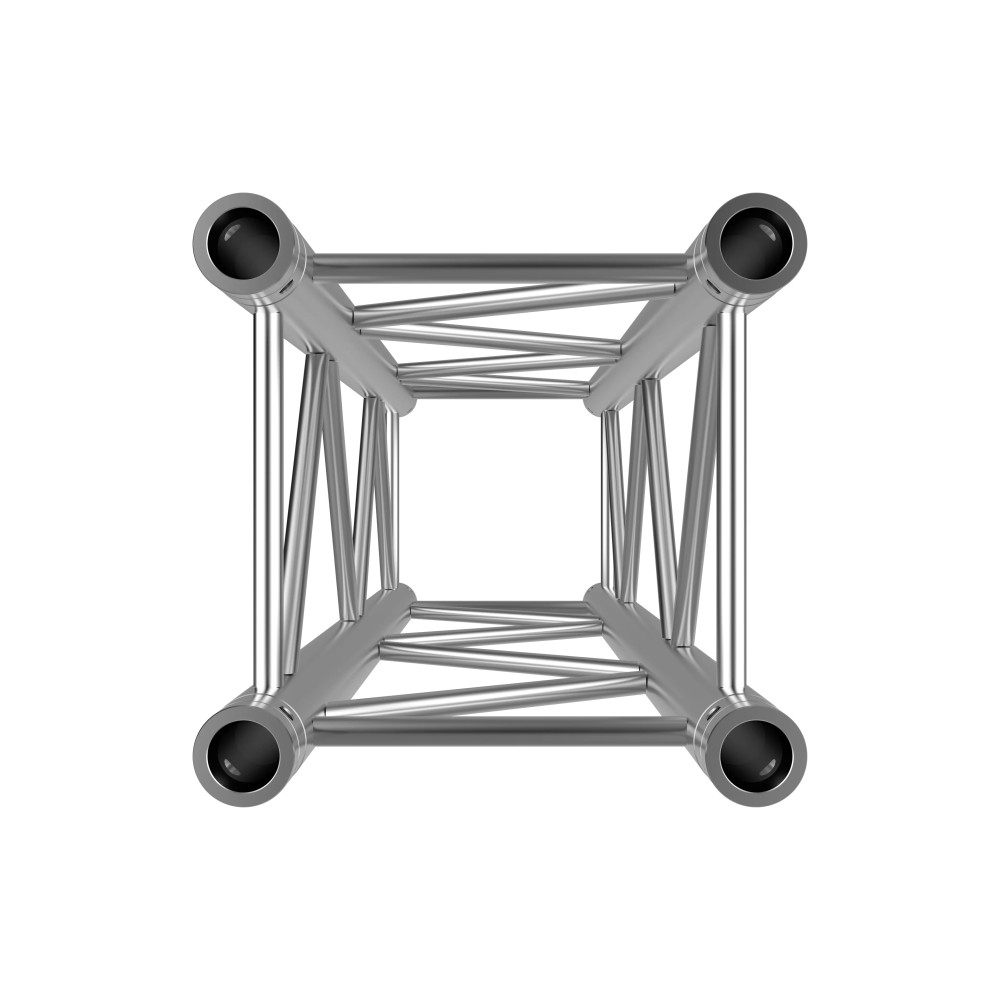

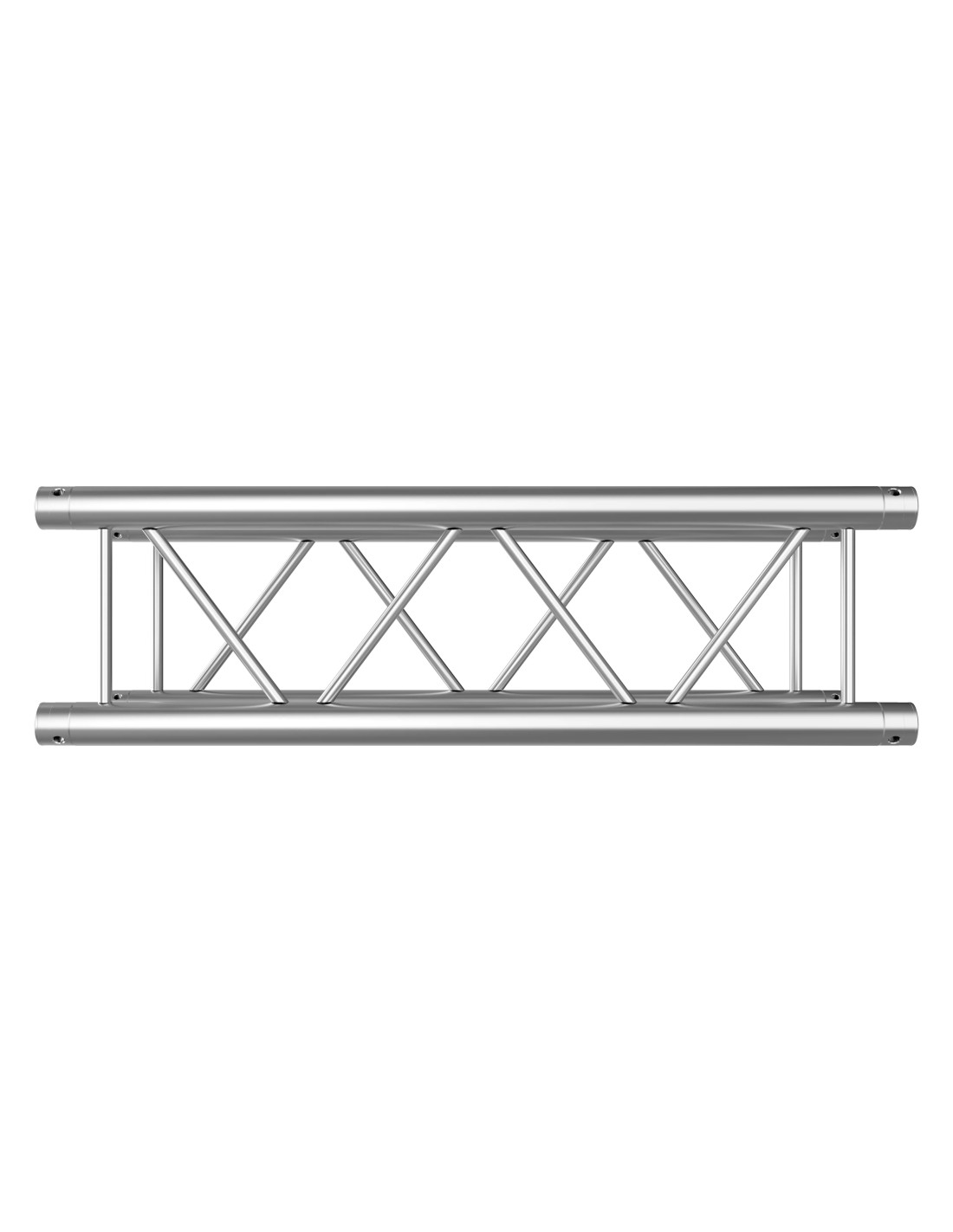

El FK30Q H EC302PRO tiene una longitud de 2 metros y una sección de 300 x 300 mm. Su geometría cuadrada proporciona cuatro cordones principales unidos mediante diagonales, permitiendo configurar estructuras de celosía para diferentes aplicaciones.

El formato de 2 metros resulta especialmente práctico para construir estructuras modulares, ampliar instalaciones existentes y combinar diferentes longitudes de la familia Fantek compatible.

Su acabado en aluminio natural presenta una apariencia gris plata, habitual en estructuras de iluminación profesional y montajes de eventos.

Construcción reforzada con tubos principales de 50 x 4 mm

Una de las principales características del Fantek FK30Q H es el mayor espesor de sus tubos principales frente a otras versiones de la familia FK30Q.

Este modelo incorpora tubos de 50 mm de diámetro exterior y 4 mm de pared, mientras que las diagonales utilizan tubos de 16 mm de diámetro y 2 mm de espesor.

Tanto los tubos principales como los elementos diagonales están fabricados en aleación EN AW 6082 T6, utilizada en aplicaciones estructurales por sus propiedades mecánicas.

El tramo de 2 metros tiene un peso declarado de 15,8 kg, un dato importante para el transporte, la manipulación y el cálculo de cargas permanentes de la estructura.

Sistema de unión cónica CBC50F

El Fantek EC302PRO utiliza el sistema de conexión CBC50F, diseñado para unir módulos compatibles de la serie F.

El tramo se suministra con los siguientes elementos de conexión:

• 4 conos dobles de unión.
• 4 pasadores.
• 4 pasadores roscados.
• 4 clips de seguridad tipo R.

Este conjunto facilita la conexión entre secciones compatibles para configurar estructuras modulares. Antes de combinar diferentes elementos, es necesario comprobar su compatibilidad técnica y las indicaciones de montaje del fabricante.

Aplicaciones profesionales del truss cuadrado de 2 metros

Gracias a su formato modular, el FK30Q H de 2 metros puede utilizarse como componente en diferentes configuraciones de estructuras de aluminio para eventos e instalaciones audiovisuales.

• Estructuras de iluminación para conciertos y espectáculos.
• Montajes de escenarios y producciones audiovisuales.
• Soportes estructurales para equipos de iluminación profesional.
• Estructuras para ferias, congresos y exposiciones.
• Instalaciones en teatros, auditorios y espacios escénicos.
• Ampliación de estructuras truss Fantek compatibles.

La capacidad de carga de cada montaje debe determinarse a partir de las tablas del fabricante, teniendo en cuenta la longitud total, los apoyos, los puntos de suspensión, los accesorios y la distribución de las cargas.

Acabado gris plata y compatibilidad con la serie F

Esta referencia corresponde específicamente al tramo de 2 metros en acabado gris plata. No debe confundirse con la versión negra ni con los tramos de 0,5, 1 o 3 metros.

El sistema modular permite combinarla con elementos de la serie F que sean compatibles desde el punto de vista dimensional, mecánico y estructural.

Para realizar esquinas, ampliaciones o estructuras especiales, deben seleccionarse los accesorios y conectores adecuados para el sistema empleado.

Características técnicas del Fantek FK30Q H EC302PRO

• Fabricante: Fantek.
• Modelo: FK30Q H.
• Referencia: EC302PRO.
• Tipo: truss cuadrado reforzado.
• Longitud: 2 metros.
• Sección: 300 x 300 mm.
• Color: gris plata / aluminio natural.
• Tubos principales: 50 x 4 mm.
• Tubos diagonales: 16 x 2 mm.
• Aleación: EN AW 6082 T6.
• Sistema de conexión: CBC50F.
• Peso: 15,8 kg.
• Volumen de referencia: 0,18 m3.

Nota de seguridad: el truss es un elemento estructural profesional. Su instalación, suspensión y utilización deben ajustarse a la documentación técnica del fabricante y a las condiciones reales del montaje. No debe establecerse la capacidad de carga únicamente a partir del peso o las dimensiones de un tramo individual.

Preguntas frecuentes sobre el Fantek FK30Q H de 2 metros

¿Qué dimensiones tiene el Fantek FK30Q H EC302PRO?

Este modelo tiene una longitud de 2 metros y una sección cuadrada de 30 x 30 cm. Corresponde al acabado gris plata de la serie FK30Q H.

¿Cuál es la diferencia entre el FK30Q H y el FK30Q normal?

La diferencia principal es el espesor de los tubos principales. El FK30Q H utiliza tubos de 50 x 4 mm, mientras que el FK30Q estándar incorpora tubos de 50 x 2 mm. El tramo reforzado de 2 metros pesa 15,8 kg frente a los 10,8 kg de la versión estándar.

¿Cuánto pesa el tramo de truss de 2 metros?

El Fantek FK30Q H EC302PRO tiene un peso declarado de 15,8 kg por tramo.

¿Incluye las piezas de unión?

Sí. Según la información del fabricante, incluye 4 conos dobles, 4 pasadores, 4 pasadores roscados y 4 clips de seguridad tipo R.

¿Es compatible con otros tramos de truss?

Está diseñado para trabajar con componentes compatibles de la serie F y utiliza el sistema de conexión CBC50F. Antes de mezclar referencias o familias distintas, se debe confirmar su compatibilidad estructural y mecánica.

¿Se puede utilizar para colgar focos de iluminación?

Sí, puede formar parte de estructuras profesionales destinadas a iluminación, siempre que el montaje esté correctamente diseñado, los accesorios sean adecuados y las cargas estén dentro de los límites autorizados por el fabricante.

¿Qué carga máxima soporta este truss de 2 metros?

No existe una única capacidad de carga válida para todas las instalaciones. Depende de la configuración de la estructura, los apoyos, la distribución de cargas y otros factores. Deben consultarse las tablas de carga y la documentación técnica del fabricante para cada montaje.

¿De qué color es esta referencia?

La referencia EC302PRO corresponde al acabado gris plata, con apariencia de aluminio natural. La variante negra es una referencia diferente.
