Fantek FK30Q H Truss Cuadrado 0,5 Metros 30x30 cm Gris Plata EC3005PRO

Fantek FK30Q H EC3005PRO: truss cuadrado reforzado de 50 cm en gris plata

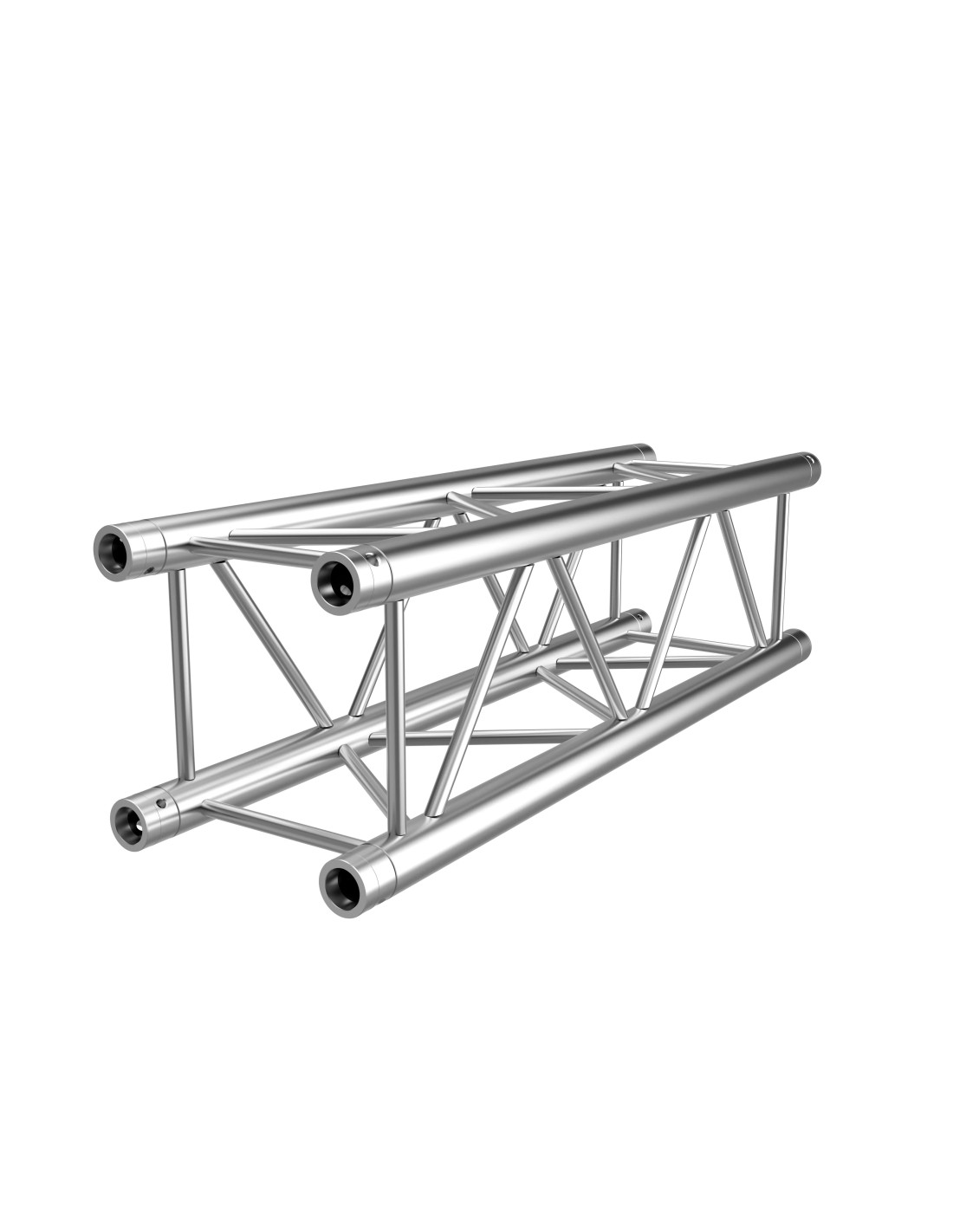

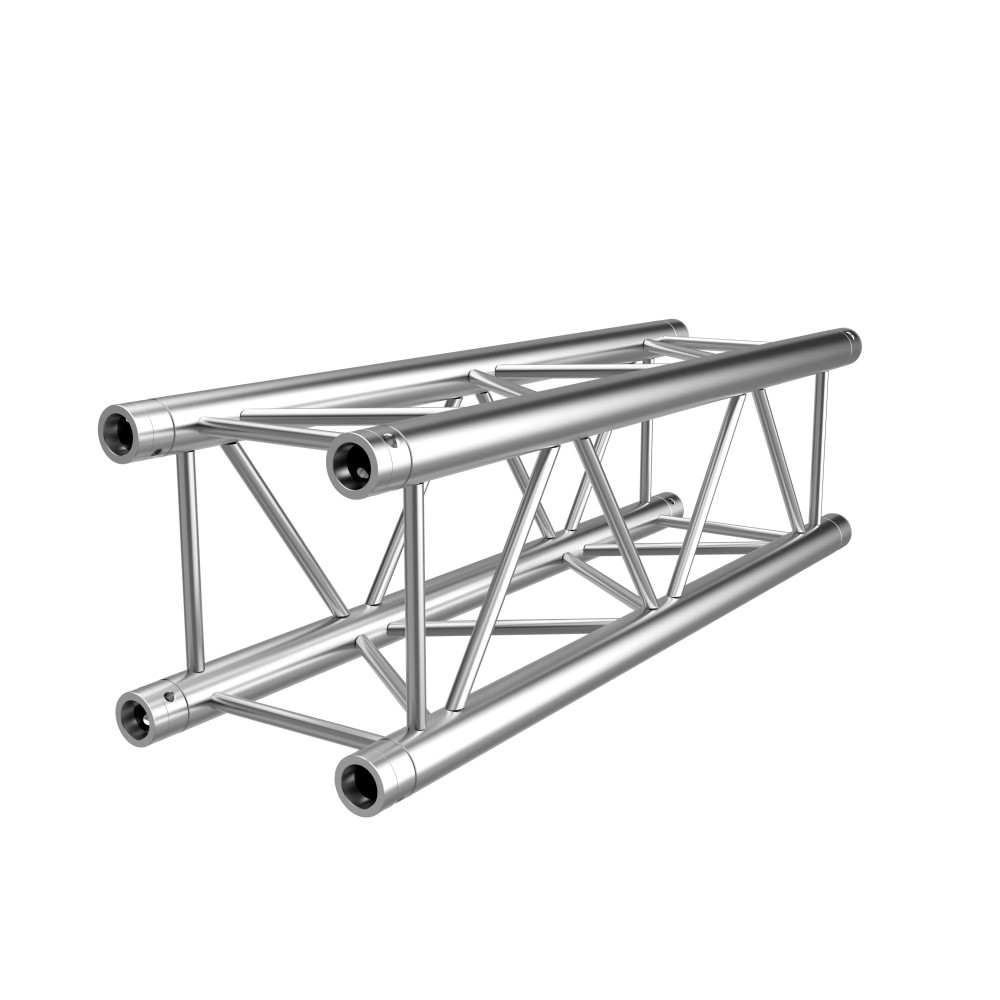

El Fantek FK30Q H EC3005PRO es un tramo de truss cuadrado de aluminio de 0,50 metros (50 cm), con sección exterior de 30 x 30 cm y acabado gris plata. Pertenece a la serie F de Fantek y está diseñado para formar parte de estructuras modulares utilizadas en iluminación profesional, escenarios, eventos e instalaciones audiovisuales.

Esta versión reforzada incorpora tubos principales de 50 mm de diámetro y 4 mm de espesor, junto con diagonales de 16 x 2 mm. Está fabricada en aleación de aluminio EN AW 6082 T6 y utiliza el sistema de conexión cónica CBC50F.

Su longitud compacta de 50 cm resulta especialmente práctica para realizar ajustes de medida, completar estructuras existentes y configurar montajes en los que los tramos de mayor longitud no permiten alcanzar las dimensiones deseadas.

Tramo corto de 50 cm para estructuras modulares

El Fantek EC3005PRO tiene una longitud de 500 mm y una sección cuadrada de 300 x 300 mm, con cuatro tubos principales unidos mediante elementos diagonales.

Su formato permite completar estructuras truss profesionales, especialmente cuando se necesitan secciones cortas para adaptar la longitud total del montaje o trabajar en espacios con dimensiones limitadas.

Puede combinarse con otros elementos estructurales compatibles de la serie F, respetando siempre las instrucciones de conexión, las configuraciones admitidas y las capacidades de carga establecidas por el fabricante.

Construcción reforzada con tubos de aluminio de 50 x 4 mm

Una de las principales características de la gama Fantek FK30Q H es su construcción reforzada, que utiliza tubos principales de 50 mm de diámetro exterior y 4 mm de espesor.

Las diagonales están fabricadas con tubos de 16 mm de diámetro y 2 mm de espesor. Tanto los tubos principales como los elementos diagonales utilizan aleación EN AW 6082 T6.

Esta construcción diferencia al FK30Q H de las versiones estándar FK30Q, cuyos tubos principales tienen un espesor de pared inferior.

El tramo EC3005PRO tiene un peso declarado de 6 kg, que debe considerarse en los cálculos estructurales, la manipulación y la planificación del montaje.

Acabado gris plata de aluminio natural

La referencia EC3005PRO corresponde a la versión de 50 cm en color gris plata o plateado, con la apariencia característica del aluminio natural.

Este acabado resulta adecuado para instalaciones y estructuras profesionales en las que se busca la estética clásica del truss de aluminio.

Fantek también ofrece una versión negra dentro de esta familia, identificada mediante una referencia comercial diferente.

Sistema de conexión cónica CBC50F

El Fantek FK30Q H EC3005PRO incorpora el sistema de conexión CBC50F, utilizado para unir tramos y componentes compatibles de la serie F.

Según la información de Equipson, el tramo incluye los siguientes elementos de unión:

• 4 conos dobles de conexión.
• 4 pasadores.
• 4 pasadores roscados.
• 4 clips de seguridad tipo R.

El sistema de unión permite integrar el tramo en estructuras modulares compatibles. Antes de combinar distintas referencias, series o fabricantes, deben comprobarse las características técnicas y las indicaciones del fabricante.

Aplicaciones del truss cuadrado Fantek de 0,50 metros

El formato de 50 cm está orientado a completar y adaptar estructuras profesionales de aluminio utilizadas en diferentes proyectos de iluminación y montaje audiovisual.

• Ajuste de longitud en estructuras truss modulares.
• Ampliación de instalaciones de iluminación profesional.
• Construcción de estructuras para escenarios y eventos.
• Montajes de ferias, congresos y exposiciones.
• Configuración de soportes estructurales compatibles.
• Instalaciones escénicas en teatros y auditorios.
• Combinación con otros tramos Fantek de la serie F compatibles.

Características técnicas del Fantek EC3005PRO

• Marca: Fantek.
• Modelo: FK30Q H.
• Referencia: EC3005PRO.
• Tipo: truss cuadrado reforzado.
• Longitud: 0,50 metros / 500 mm.
• Sección exterior: 300 x 300 mm.
• Color: gris plata / aluminio natural.
• Tubos principales: 50 x 4 mm.
• Tubos diagonales: 16 x 2 mm.
• Aleación: EN AW 6082 T6.
• Sistema de conexión: CBC50F.
• Peso del tramo: 6 kg.
• Volumen declarado: 0,045 m3.
• Compatibilidad: serie F, según especificaciones del fabricante.

Importante: este producto es un componente estructural profesional. La capacidad de carga del conjunto depende de la configuración, los puntos de apoyo, los elementos de suspensión, las uniones y la distribución de las cargas. El montaje debe ajustarse a las tablas técnicas y recomendaciones del fabricante.

Preguntas frecuentes sobre el Fantek FK30Q H de 50 cm

¿Qué dimensiones tiene el Fantek EC3005PRO?

El Fantek EC3005PRO tiene 50 cm de longitud y una sección cuadrada exterior de 30 x 30 cm. Es la versión reforzada FK30Q H en acabado gris plata.

¿Cuánto pesa el tramo de truss de 0,50 metros?

El peso declarado por Equipson para el tramo FK30Q H de 0,50 metros es de 6 kg.

¿Qué diferencia hay entre FK30Q y FK30Q H?

El FK30Q H es la versión reforzada y utiliza tubos principales de 50 x 4 mm. La versión FK30Q estándar utiliza tubos principales de 50 x 2 mm. Antes de combinar elementos, debe verificarse su compatibilidad estructural.

¿Para qué sirve un tramo de truss de 50 centímetros?

Se utiliza principalmente para completar estructuras modulares, ajustar longitudes y crear configuraciones en las que un tramo de 1 o 2 metros no se adapta a las dimensiones disponibles.

¿Incluye los elementos de unión?

Sí. Según Equipson, incluye 4 conos dobles, 4 pasadores, 4 pasadores roscados y 4 clips de seguridad tipo R.

¿Es compatible con otros tramos de la serie Fantek?

El fabricante indica compatibilidad con la serie F. Es necesario verificar que los elementos que se van a combinar sean compatibles mecánica y estructuralmente.

¿Se puede utilizar para montar focos de iluminación?

Sí, puede formar parte de estructuras profesionales para iluminación, siempre que los accesorios, el montaje y las cargas cumplan las especificaciones técnicas correspondientes.

¿Cuánto peso puede soportar este tramo?

No existe una carga máxima universal para cualquier instalación. La capacidad admisible debe determinarse a partir de la documentación técnica del fabricante y de las condiciones de montaje, incluyendo los apoyos, las uniones y la distribución de las cargas.

¿Es de color gris o negro?

Esta referencia EC3005PRO corresponde al acabado plateado o gris plata. La versión negra del mismo tramo se identifica con la referencia EC3005PROB.
