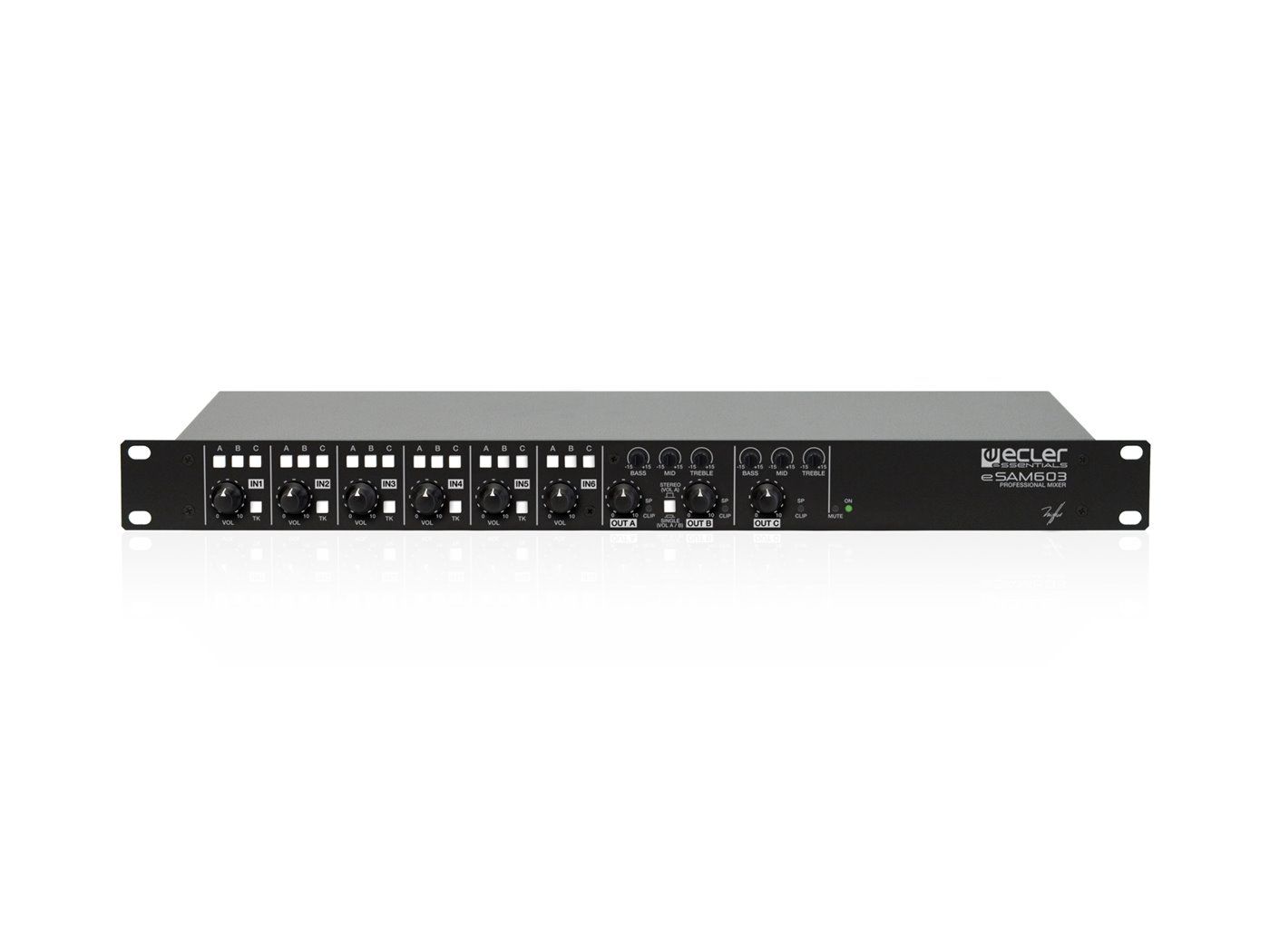

Características de Ecler eSAM603 Mezclador de Audio Analógico para Instalación
eSAM603 es un mezclador de audio para instalación en formato de rack estándar, que incluye 1 entrada MIC + 4 entradas MIC/LINE ST + 1 entrada LINE ST y 3 salidas de zona, configurables como 1 pareja estéreo + 1 salida mono o bien 3 salidas mono independientes. Cada salida puede recibir de forma independiente una mezcla de las 6 entradas disponibles e incluye control de tonos de 3 bandas. Función de prioridad (Talkover) asignable desde cualquier entrada de IN1 a IN5 sobre los buses de mezcla de salida. Conmutador MONO/ST para las salidas A/B y puerto MUTE para el silenciamiento de la unidad mediante cierre de contacto externo.
- 4 entradas MIC / LINE ST
- 1 entrada LINE ST
- 1 entrada MIC
- 1 salida estéreo o bien 2 x mono (salidas A y B)
- 1 salida mono (salida C)
- Asignación de entradas 1 a 6 a salidas A, B, C totalmente independiente
- 1 salida AUX/REC
- Control de tonos de 3 bandas independiente para las salidas A/B y la salida C
- Puerto MUTE para el silenciamiento de la unidad mediante cierre de contacto externo
- Función de prioridad independiente y asignable a las entradas IN1 a IN5 sobre las salidas A, B, C
eSAM603 es un mezclador de audio para instalación en formato de rack estándar, que incluye 1 entrada MIC + 4 entradas MIC/LINE ST + 1 entrada LINE ST y 3 salidas de zona, configurables como 1 pareja estéreo + 1 salida mono o bien 3 salidas mono independientes. Cada salida puede recibir de forma independiente una mezcla de las 6 entradas disponibles e incluye control de tonos de 3 bandas. Función de prioridad (Talkover) asignable desde cualquier entrada de IN1 a IN5 sobre los buses de mezcla de salida. Conmutador MONO/ST para las salidas A/B y puerto MUTE para el silenciamiento de la unidad mediante cierre de contacto externo.

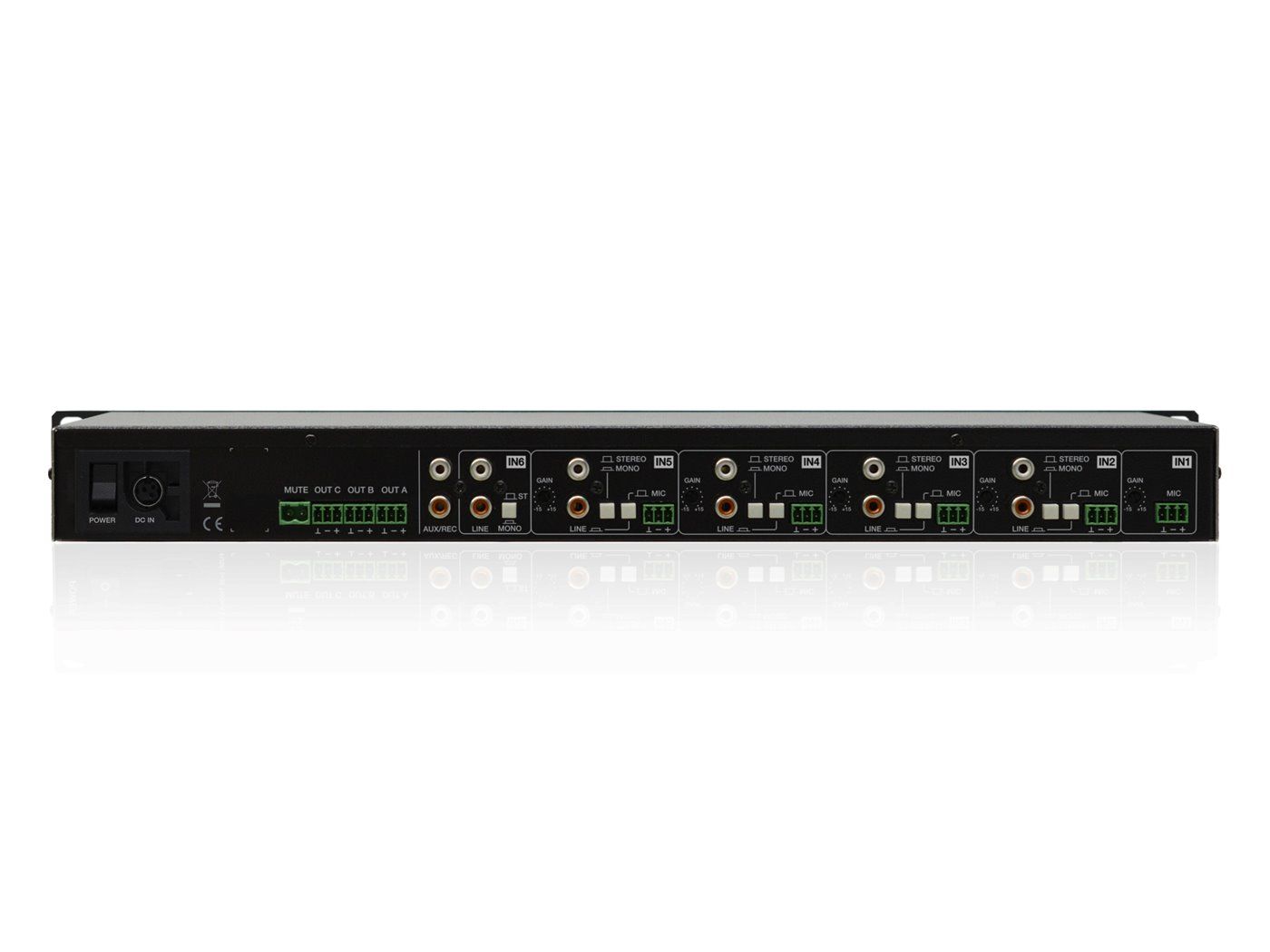

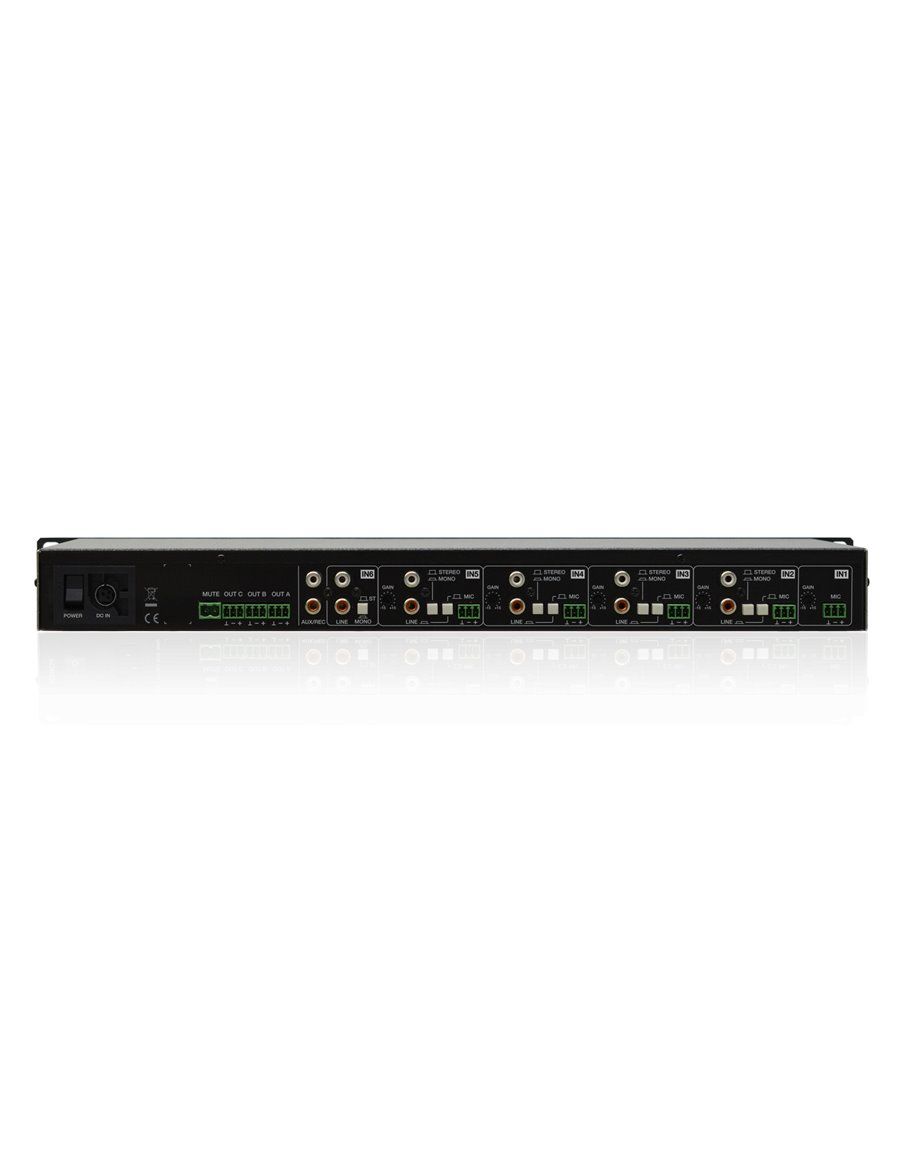

Analogue audio input ports
Number of input ports
4, MIC/LINE
1, MIC
1, LINE ST
Connection type
MIC: 3-pin Euroblock
LINE: RCA
Input sensitivity
IN 2-5 LINE: 0dB
IN 6 LINE: 0(-6)dB internally selectable
IN 1-5 MIC/BAL: -35 dB
Input impedance
IN 2-5 LINE: 50kΩ
IN 6 LINE: 50kΩ
IN 1-5 MIC/BAL: >1kΩ
THD + Noise
LINE <0.005%
MIC BAL <0.04%
Analogue audio output ports
Number of output ports
1 ST/2 MONO main mix output and one MONO output
Connection type
Main: 3-pin Euroblock
AUX/REC: RCA
Output impedance
OUT: 600Ω
AUX/REC: 10kΩ
Device control
Tone Control
2 x 3-band tone control section (A/B and C)
Tone Frequency Cut
BASS 100Hz ±15dB
MID 2kHz ±15dB
TREBLE 10kHz ±15dB
Control Buttons
Output destination switches, Talkover switch, STEREO (VOL A)/SINGLE button, (VOL A/VOL B) switch, MIC/LINE selector, MONO/ST switch, Mains switch POWER
Status Indicators
SP/CLIP LED, MUTE LED, ON LED
Remote control connections
GPIs
MUTE control port NO/NC
Electrical
Power supply
Universal external power supply (multi-plug)
AC mains requirement
100-240 VAC + External PSU 17.5VDC
AC mains connector
IEC mains inlet connector
Physical
Operating temperature
Min: -10°C ; 14°F
Max: 40°C ; 104°F
Operating humidity
<85% HR
Storage temperature
Min: -10°C ; 14°F
Max: 40°C ; 104°F
Installation options
19" rack format (1RU)
Dimensions
482.6 x 44 x 120 mm / 19 x 1.73 x 4.72 in. (WxHxD)
